针对工控自动化、工业物联网网关及人机交互HMI设备等需求定昌电子推出基于瑞芯微工业级深度优化的Linux RK3506主板（DC_MOY506A）。集成3个主频最高1.5GHz的ARM Cortex-A7 + 1个ARM Cortex-M0内核，配备512Mb DDR3内存与8GB eMMC存储，具备低功耗、高实时性、丰富接口和快速启动等核心优势，非常适用于高性价比的为轻量级工业设备应用解决方案。
RK3506主板（DC_MOY506A）是定昌自主研发的一款超低功耗工业网关/HMI嵌入式主板，采用RK3506三核Cortex-A7和一核Cortex-M0处理器，搭载Linux Buildroot系统。主板集成了多路串口、双千兆网口、双CAN总线及MIPI显示接口，满足工业环境对稳定性、实时性和扩展性的严苛要求，典型功耗仅3W左右，可实现3秒内快速启动，适用于对功耗与响应速度有较高要求的工控场景。
系统特性

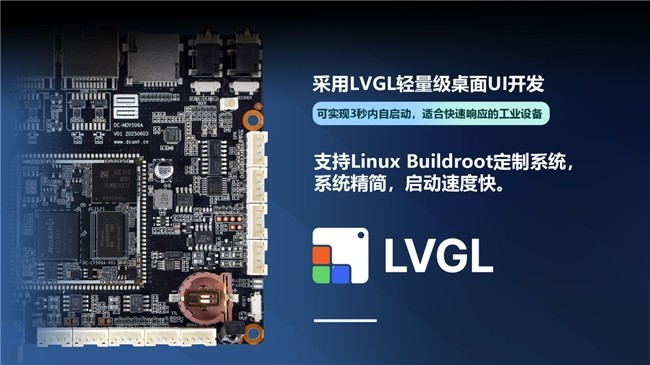

主板支持Linux Buildroot定制系统，系统精简，启动速度快。采用LVGL轻量级桌面UI开发工具，流畅开发及自定义人机交互界面。系统优化后可实现3秒内完成启动，适合需要快速响应的工业设备

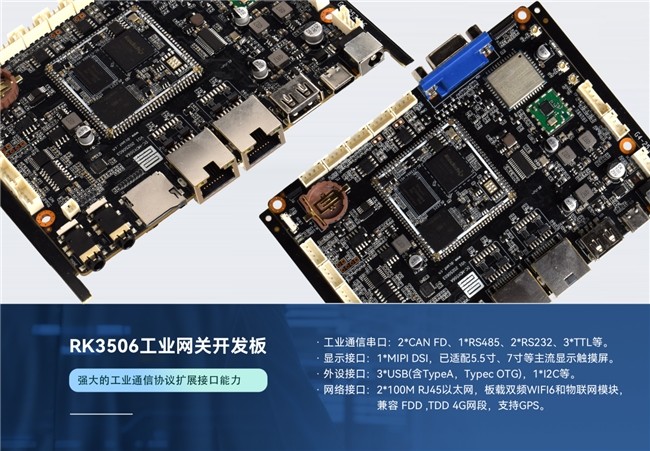

工业协议和扩展接口
RK3506平台在工业协议与扩展接口能力很强，原生集成了丰富的工业通信接口，包括2路CAN FD工业总线、1路RS485、2路RS232以及3路TTL 串口，能直接满足PLC、传感器等多设备接入与实时控制需求；同时该RK3506主板中的核心板支持独特的可编程IO矩阵技术允许32个物理引脚通过软件被灵活映射为GPIO、PWM、ADC或额外的串口等近百种功能信号。
显示输出方面，支持MIPI-DSI接口，最高分辨率1280×1280@60fps，已适配5.5寸、7寸等主流MIPI显示屏。支持电容屏与电阻屏触摸输入。
网络支持
支持双百兆RJ45以太网网口，多协议通信，同时板载WIFI以及物联网模块，兼容 FDD 和 TDD 两种主流 4G 网段
产品可靠性

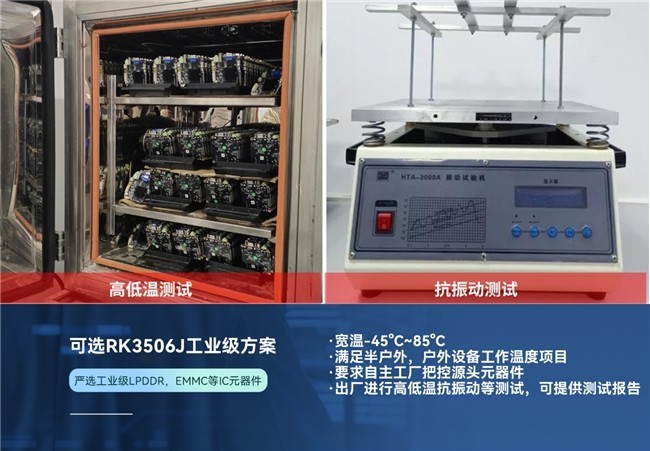

定昌RK3506主板的主芯片、PMIC、DDR、PCB等关键物料来自头部供应链，可选商业级与工业级品质。定昌自有产线完成SMT贴片与测试，全流程质量控制。另外通过高低温循环、振动、长时间老化等多项工业环境测试，并提供相应可靠性报告。
应用场景
主板应用于工业网关与协议转换设备、PLC控制、数据采集、HMI人机界面、智能仪表、工控显示终端、物联网节点等开发场景

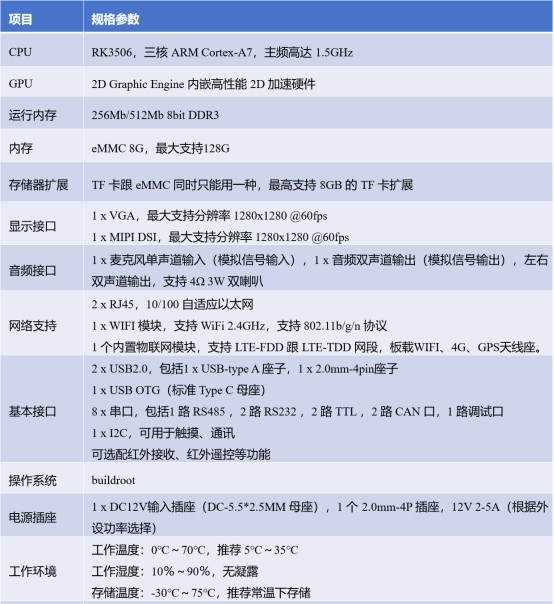

详细规格参数表
主板接口和尺寸规格

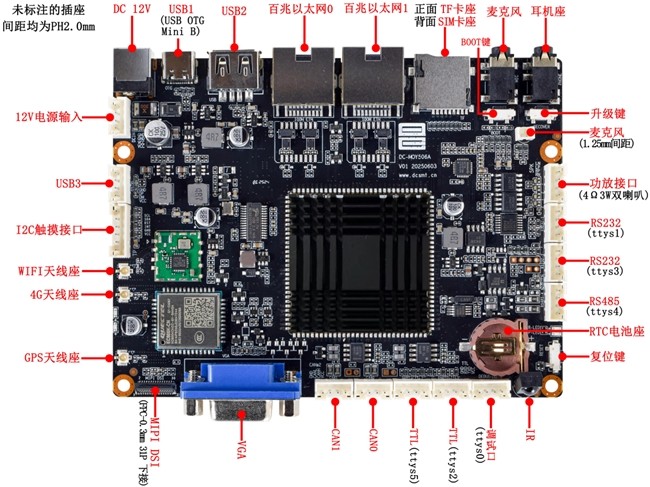

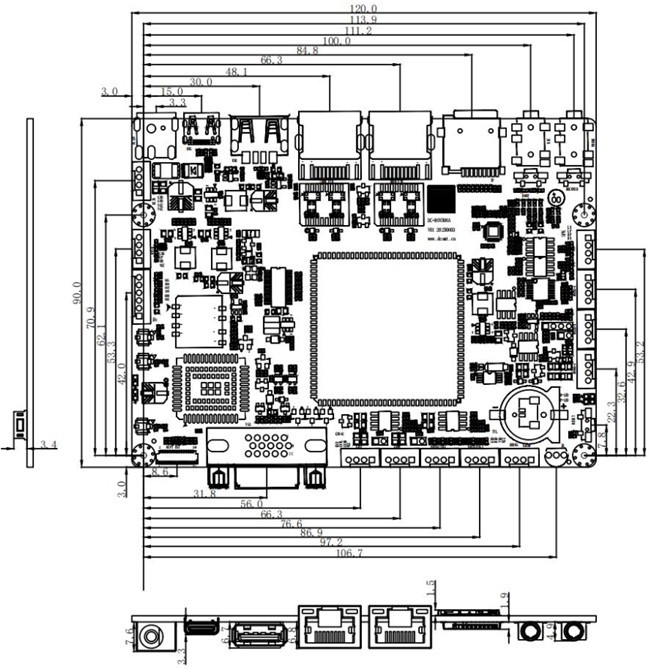

1、正面接口示意图：

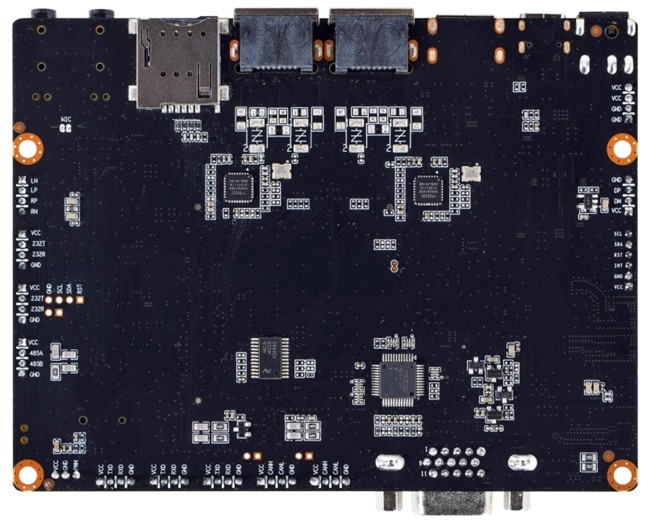

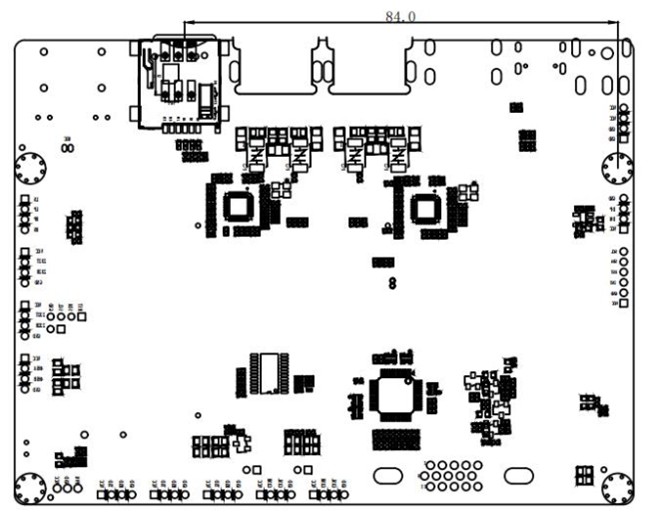

2、背面接口示意图：
1、尺寸规格
RK3506主板尺寸为120 * 90 * 12.6mm，主板高度： 正面≤16.5mm，背面≤3mm。采用4层PCB 黑色沉金工艺，PCB 尺寸为120*90*12.6mm，螺丝孔规格：Φ3.4mm*6 。

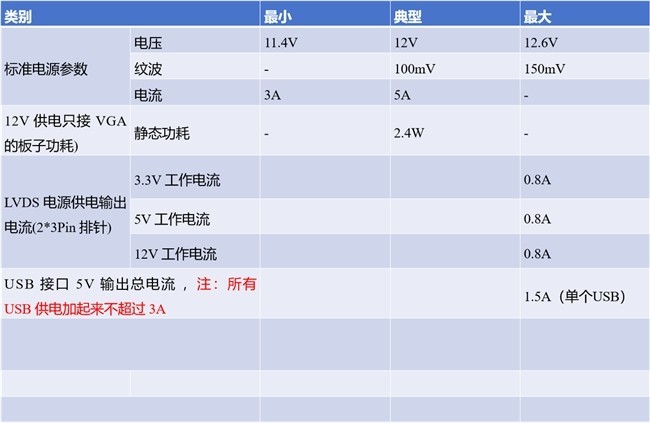

电气参数
3.3V 总输出电流不超过 3A；
5V 总输出电流不超过 3A；
12V 供电输入，在保证最小电流 3A 的基础上，随着外设用电设备功率总和增加，而相应增加；
技术支持
定昌电子提供企业级全方位技术支持与定制化服务，助力用户快速落地项目。
可根据用户需求进行系统优化、外设驱动调试、并且开源AI视觉算法。
专业工程师团队，解决硬件调试、软件开发过程中的问题。

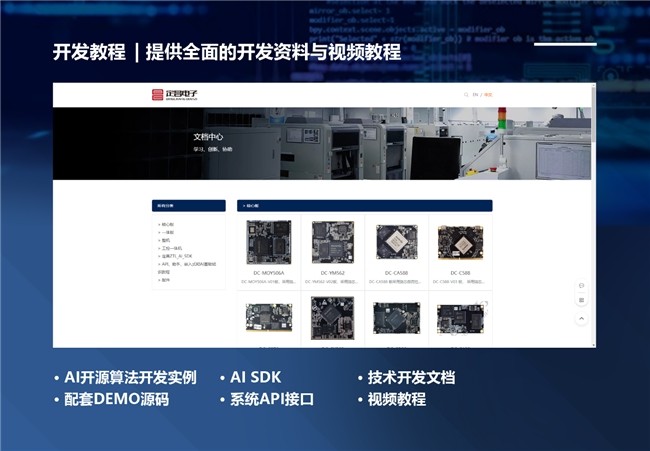

提供长期维护服务，提供最新固件与WIKI教程。
