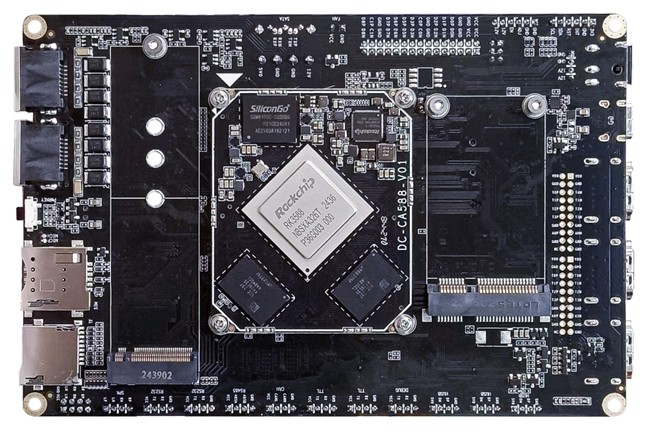

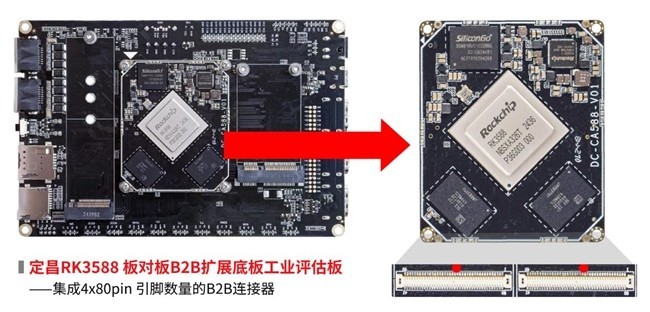

RK3588嵌入式主板（DC_MOB588A）是定昌新推出的基于RK3588 B2B核心板，通过板对板连接器扩展的主板（评估板）型号，该主板以其8核2.2GHz处理器，6TOPS AI算力的NPU，支持INT4/INT8/INT16混合运算与8K视频编解码等核心性能优势及丰富的扩展能力，广泛适用于ARM PC、AI边缘计算网关、智能NVR、智慧工地、智慧校园、智能家居、AIOT算法平台开发等多元场景。
核心性能
DC-MOB588A搭载瑞芯微RK3588八核 64 位 big.LITTLE 异构计算处理器架构，采用领先的8nm LP制程，集成4×Cortex-A76+4×Cortex-A55大小核架构，主频最高达2.2GHz。内置ARM Mali-G610 MP4四核GPU，支持OpenGL ES3.2/OpenCL 2.2/Vulkan1.1，具备450 GFLOPS图形处理能力，支持复杂 3D 图形应用和高清显示。
多媒体处理能力强，支持 8K@60fps 视频硬解码与8K@30fps/ 4K@60fps 视频硬编码，兼容 H.265、H.264 等主流编码格式，内置的 48MP 智能 ISP 图像处理单元，实现8K高清视觉应用，集成高性能NPU，算力高达6 TOPS，支持INT4/INT8/INT16混合运算，可实现对TensorFlow、PyTorch、Caffe等主流框架模型的快速转换与部署。
产品特点
1、8K显示输出交互
内置专业 VOP处理单元，构建了全接口显示解决方案。支持 LVDS、MIPI DSI、HDMI 2.1、eDP 等多种显示输出接口，其中 HDMI 接口最高可支持 8K@60Hz 超高清显示效果，也可复用为eDP 接口支持 4K@60Hz 输出，LVDS 接口兼容 1080P 分辨率显示设备。同时配备 HDMI IN2.0 输入接口，支持 4K@60Hz 视频输入。支持电容电阻触摸屏。
2、强大的网络通讯
板载双路标准RJ45以太网接口（支持 10/100/1000M 自适应速率）、双频高速wifi6（802.11ax）、蓝牙 5.0，支持 5G/4G LTE 扩展，实现高速率网络通讯。
3、丰富的扩展功能

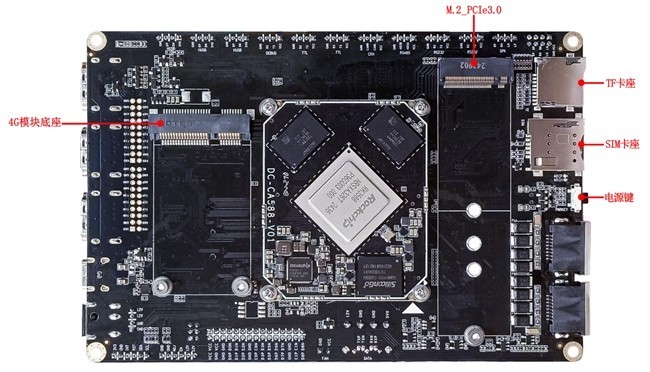

支持 USB2.0、USB3.0、TTL、RS232、RS485、SPK、CAN、GPIO输入输出等扩展接口，板载1路M.2 PCle3.0以及1路SATA3.0高速固态硬盘SSD存储接口，同时带2路的40pin MIPICSI接口，支持多达8路AHD/CVI/TVI等规格摄像头接入（通过MIPICSI转AHD实现）。
4、端侧 AI 能力
在 AI 应用开发方面具备显著优势，支持数十种主流视觉 CV 模型与 AI 语音模型的部署开发。已验证兼容YOLO系列（含yolov5/v6/v8/v10/v11 seg/obb/pose等）、PPOCR_V4、RetinaFace 等主流计算机视觉模型，可覆盖目标检测、图像分割、文字识别、人脸检测等常见视觉算法应用。同时在大语言模型部署方面，特别优化支持文心、豆包、通义、DeepSeek 等主流 AI 大模型在端侧的高效运行。
规格参数
核心器件 | |
CPU | RK3588，八核 64 位(4xCortex-A76+4xCortex-A55)，8nm 先进工艺，主频最高 2.2GHz |
GPU | ARM Mali-G610 MP4 四核 GPU 支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS |
NPU | NPU 算力高达 6 TOPS，支持 INT4/INT8/INT16 混合运算，可实现基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换 |
运行内存 | 4GB/8GB/16GB 64bit LPDDR4x （最高可配 16GB） |
内部存储器 | eMMC 16(默认)/32G/64G/128G |
存储器扩展 | 最高支持 128GB 的 TF 卡扩展 |
显示接口 | |
HDMI IN 接口 | 1 个，最大支持分辨率 4K |
HDMI OUT 接口 | 2 个，最大支持分辨率 8K（与 EDP 接口复用） |
LVDS 接口 | 1 个，最大支持分辨率 1080P |
EDP 接口 | 2 个，最大支持分辨率 4K（与 HDMI 接口复用，默认不贴） |
MIPI DSI 接口 | 1 个，最大支持分辨率 4K |
音频接口 | |
耳机座接口 | 1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出） |
麦克风接口 | 1 路麦克风单声道输入（模拟信号输入） |
功放接口 | 左右双声道输出，支持 8Ω 10W 双喇叭 |
网络支持 | |
以太网 | 2 个标准 RJ45 接口，10/100/1000M 自适应以太网 |
WIFI/蓝牙 | 板载 WIFI/BT 模块，支持 WiFi 2.4GHz/5GHz 双频 WiFi6，支持 802.11a/b/g/n/ac 协议，支持 Bluetooth 5.0（支持 BLE） |
移动网络 | 1 个内置 MINI PCI_E 座插槽，拓展连接 3G/4G 模块 |

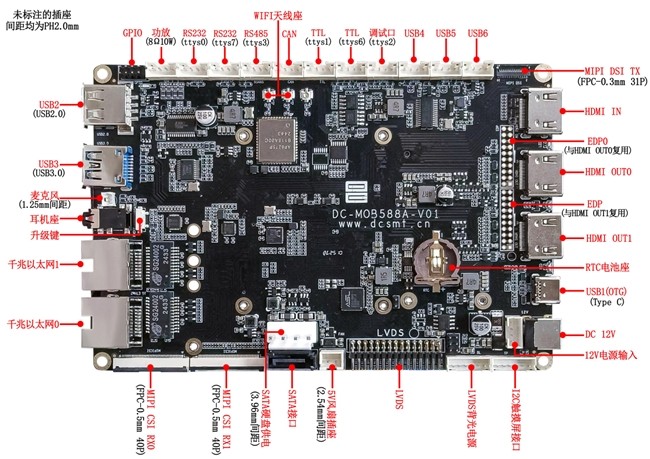

基本接口 | |
USB | 5 个 USB Host 接口（3 个 2.0mm-4P 插座，1 个外置标准 USB2.0 座子，1 个外置标准 USB3.0座子），用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备 |
USB OTG | 1 个 USB OTG 接口用于调试系统，更新固件，也可设置为 Host 模式 |
串口 | 6 路串口，其中 1 路 RS485 串口，2 路 RS232 串口，2 路 TTL 串口，1 路调试口 |
GPIO 口 | 6 个，支持输入/输出使用 |
板载 RTC | 支持实时时钟，1220 纽扣电池供电 |
MIPI 摄像头 | 支持双 MIPI 摄像头输入 |
其他 | |
操作系统 | Android 12 |
电源插座 | 1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座） |
建议电源规格 | 12V 2-5A（根据外设功率选择） |
系统升级 | 支持 PC/U 盘/TF 卡升级 |
工作环境 | |
工作温度 | 0℃～70℃，推荐 5℃～35℃ |
工作湿度 | 10％～90％，无凝露 |
存储温度 | -30℃～75℃，推荐常温下存储 |
应用场景
凭借强大的性能与灵活的扩展能力，DC_MOB588A可广泛应用于多个行业场景，包括ARM PC、云服务器、AI边缘计算网关、智能 NVR、AI视觉监控安防、智慧校园、智慧工地、工厂安全生产、AI算法开发应用等。部分比较适用的场景如下：
1、AI 边缘计算网关
在边缘计算场景中，DC_MOB588A 可作为边缘网关，实现数据的本地化处理与智能分析。通过双千兆以太网与 5G 扩展能力，可接入各类传感器、摄像头等终端设备，利用内置 6TOPS NPU 对采集的数据进行实时推理（如设备故障检测、异常行为识别），仅将关键结果上传至云端，大幅降低网络带宽占用与数据传输延迟。
2、智能安防与监控
在 AI 视觉监控安防领域，除了强大的数据采集能力（HDMIIN、MIPICSI、AHD等）外，搭配常见的视觉算法，对采集视频流进行实时智能分析，自动识别陌生人闯入、区域越界、安全帽识别等异常事件识别。
3、智慧工业
在智慧工地、工厂安全生产场景中，通过串口及IO扩展等接口连接各类传感器、外围设备与监控摄像头等，可实现对生产作业环境、设备状态、人员行为的安全检测。基于 AI 模型可自动识别未佩戴安全帽、违规操作等危险行为，及时发出预警，降低安全事故风险等等。

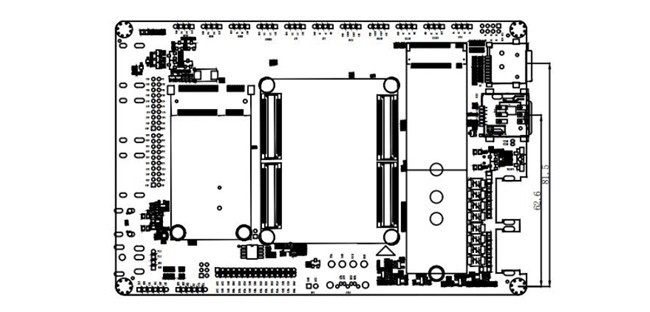

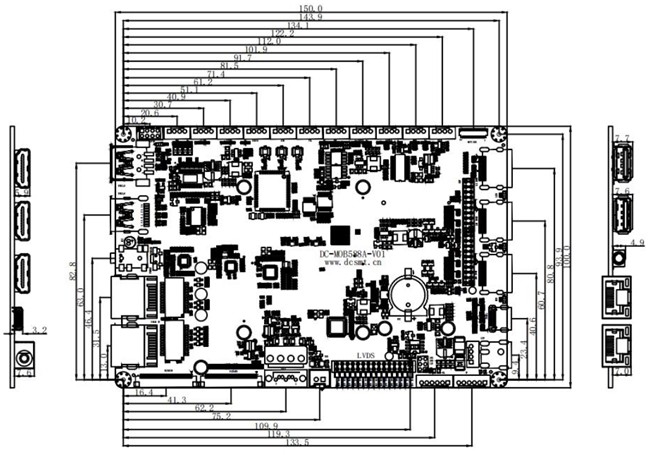

尺寸规格
主板尺寸： 154*101*19mm
主板高度： 正面≤11mm，背面≤6.5mm
PCB 层数： 6 层
PCB 尺寸： 150*100*1.6mm
PCB 颜色： 黑色
PCB 工艺： 沉金
螺丝孔规格：Φ3mm*4
电气参数
类别 | 最小 | 典型 | 最大 | |
标准电源参数 | 电压 | 11.4V | 12V | 12.6V |
纹波 | - | 100mV | 150mV | |
电流 | 3A | 5A | - | |
主板功耗(只接 HDMI显示情况下) | 静态功耗 | - | - | |
休眠功耗 | - | - | ||
LVDS 电源供电输出电流(2*3Pin 排针) | 3.3V 工作电流 | 0.8A | ||
5V 工作电流 | 0.8A | |||
12V 工作电流 | 0.8A | |||
USB 接口 5V 输出总电流 | ||||
12V 输出电流 | 2A | |||
说明：静态功耗是指开机进系统，空载时的功耗。
3.3V 总输出电流不超过 3A；
5V 总输出电流不超过 3A；
LVDS 背光输出电流不能超过 1.5A;
12V 供电输入，在保证最小电流 3A 的基础上，随着外设用电设备功率总和增加，而相应增加；
4G 模块 PCIE 接口为 3.8V 供电；
