在边缘计算与人工智能深度融合的产业拐点，一款面向高端智能视觉应用的新一代开发平台近日正式亮相。该平台以高性能、低功耗的RV1106G3处理器为核心算力基石，凭借其全面集成的外设生态与开箱即用的算法库，为AIoT设备开发者提供了从原型验证到量产落地的“一站式”解决方案，标志着端侧智能开发门槛的又一次显著降低。
RV1106开发板是灵眸科技旗下基于RV1106G3处理器设计的开发板，外设资源丰富，接口齐全。集成有百兆以太网通信外设。摄像头、显示屏（带电容触摸）、喇叭、麦克风等交互外设。1路USB Host接口、1路USB Device调试接口。TF卡、IO拓展接口。内置人脸识别、人员检测、火焰检测、二维码识别、安全帽检测、OCR识别等各类AI算法，并提供完整的Linux开发包供客户二次开发。

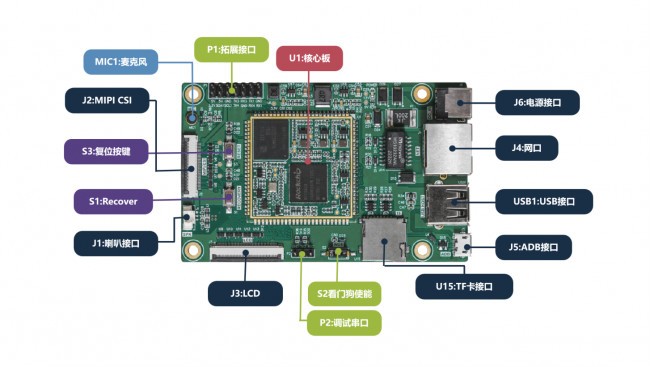

1.2 产品图片
1.3 参数描述
表1 参数描述表
型号 EASY EAI Atom
处理器 RV1106G3
内核 单核ARM Cortex-A7 32位内核，集成了NEON和FPU
NPU 支持INT4/INT8/INT16混合运算，最大算力为1TOPs
主频 1.2GHz
操作系统 Linux
内存 256MB DDR3L
电子硬盘 8GB EMMC
显示屏 默认支持5寸显示屏，最大分辨率支持1280*800
电容触摸屏 支持
音频Codec CPU内置声卡，1路3W@4ohm功放接口、1路板载麦克风
以太网 支持百兆以太网
USB2.0 1路USB Device接口、1路USB Host接口
MIPI CSI 1路，支持4Lane
TF卡接口 1路，支持最大256GB容量
功能按键 1个复位按键、1个下载模式选择键
拓展接口 14Pin拓展接口，包含I2C、UART、GPIO
供电电压 直流9~18V、标准电压12V
机械尺寸 95 * 60mm
环境测试 -20°C~+85°C
2. 资源介绍
2.1 显示屏
EASY EAI Atom上面默认支持5寸显示屏（800*480，带电容触摸屏），最大分辨率可支持1280*800。显示屏的背光驱动电路集成在一块独立的PCB板上面，与主板通过40Pin、0.5mm间距的FPC座子相连，工位为J3。座子的引脚线序如表2所示。

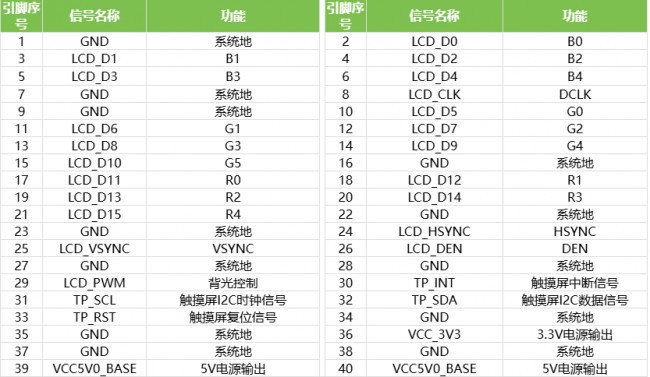

表2 显示屏引脚描述表
2.2 功能拓展接口
EASY EAI Atom有一个功能拓展接口，由14Pin、2.54mm间距双排排针引出，工位号为P1。拓展接口的引脚线序如表3所示。
表3 功能拓展接口引脚描述表
引脚序号 信号名称 功能描述 对应GPIO
1 VCC_3V3 3.3V电源输出 ~
2 VCC5V0_BASE 5V电源输出 ~
3 I2C1_SDA_M0 I2C1数据信号 GPIO0_A6
4 VCC5V0_BASE 5V电源输出 ~
5 I2C1_SCL_M0 I2C1时钟信号 GPIO0_A5
6 GND 系统地 ~
7 UART4_TX_M0 串口4发送信号 GPIO1_B1
8 UART3_TX_M0 串口3发送信号 GPIO1_A0
9 GND 系统地 ~
10 UART3_RX_M0 串口3接收信号 GPIO1_A1
11 UART4_RX_M0 串口4接收信号 GPIO1_B0
12 UART1_TX_M0 串口1发送信号 GPIO1_A3
13 UART1_RX_M0 串口1接收信号 GPIO1_A4
14 GND 系统地 ~
2.3 音频Codec
2.3.1 耳机、麦克风和喇叭接口
EASY EAI Atom内部集成有音频编解码单元，可以进行模拟音频的编码和数字音频的解码。
底板集成了一个咪头GMI4015P-2C-42db作为模拟音频输入，工位号为MIC1。
底板集成了一个喇叭输出接口，接口使用1.25mm间距的座子，工位号为J1。输出功率为3W@4ohm。
2.4 以太网接口
EASY EAI Atom上面集成了一路百兆以太网，该以太网的物理接口是RJ45插座，工位号为J4。
2.5 USB接口
EASY EAI Atom上面集成了2路USB接口，其中有1路USB2.0 Host、1路USB2.0 Device。
2.5.1 USB2.0 Host
EASY EAI Atom上面有1路USB2.0 Host接口，接口形式为单层平躺式A口，工位号为USB1。接口与RV1106G3的USB_OTG接口相连，所以此处USB Host与USB Device只能同时使用其中一个功能，功能的切换通过检测USB_VBUSDET接口的电压实现。在使用的时候要特别注意！
2.5.2 USB Device
EASY EAI Atom上面有1路USB Device接口，接口形式为Micro USB座子，工位号为J5，用于ADB应用程序的调试，接口与RV1106G3的USB_OTG接口相连，所以此处USB Host与USB Device只能同时使用其中一个功能，功能的切换通过检测USB_VBUSDET接口的电压实现。在使用的时候要特别注意！
2.6 MIPI CSI-2接口
EASY EAI Atom有1路MIPI CSI-2接口，支持4 Line，每Line的最大速率为2.0Gbps。MIPI CSI接口的物理形式为32Pin、0.5mm间距的FPC座子，工位号为J2。座子的引脚描述如表4所示。
表4 MIPI CSI-2接口描述表
引脚序号 信号名称 功能 引脚序号 信号名称 功能
1 VCC5V0_BASE 5V电源输出 2 VCC5V0_BASE 5V电源输出
3 GND 系统地 4 GND 系统地
5 PWM6_M1 PWM6输出 6 VCCAVDD_RGB AVDD电源
7 MIPI_I2C3_SCL_M2 I2C3时钟信号 8 MIPI_I2C3_SDA_M2 I2C3数据信号
9 GND 系统地 10 MIPI_CSI_RX_D2_P 差分数据2+
11 MIPI_CSI_RX_D2_N 差分数据2- 12 GND 系统地
13 MIPI_CSI_RX_D3_P 差分数据3+ 14 MIPI_CSI_RX_D3_N 差分数据3-
15 GND 系统地 16 VCC1V8_DOVDD DOVDD电源
17 GND 系统地 18 VCCDVDD_RGB DVDD电源
19 MIPI_CSI_PWDN 电源使能脚 20 MIPI_CSI_RST 复位引脚
21 GND 系统地 22 MIPI_CSI_CLK 主时钟
23 GND 系统地 24 MIPI_CSI_RX_CLK_P 差分时钟+
25 MIPI_CSI_RX_CLK_N 差分时钟- 26 GND 系统地
27 MIPI_CSI_RX_D0_P 差分数据0+ 28 MIPI_CSI_RX_D0_N 差分数据0-
29 GND 系统地 30 MIPI_CSI_RX_D1_P 差分数据1+
31 MIPI_CSI_RX_D1_N 差分数据1- 32 GND 系统地
2.7 TF卡
EASY EAI Atom集成有TF卡接口，可插入TF卡，用作数据存储，工位号为U15。
2.8 按键
EASY EAI Atom有2个按键，按键的描述如表5所示。按键1（工位号为S1）为下载模式选择按键。按键2（工位号为S3）为系统复位按键。
表5 按键描述表
按键名称 工位号 功能
模式选择 S1 下载模式选择
复位按键 S3 该按键用作复位系统
2.9 指示灯
EASY EAI Atom有1个电源指示灯，指示灯用作系统正常上电的标志，工位号为D25。
2.10 调试串口
EASY EAI Atom的调试串口为UART2，接口形式是3Pin、2.54mm间距的排针，工位号为P2，引脚描述如表6所示。
表6 系统调试串口
序号 信号描述 功能
1 UART2_RX 串口2接收引脚
2 UART2_TX 串口2发送引脚
3 GND 系统地
2.11 硬件看门狗
主板集成了一路硬件看门狗，喂狗溢出时间是1.6s，即如果在1.6s的时间内没有进行喂狗，看门狗将会产生复位信号对系统进行复位，因此灵眸的系统会每隔0.8s（≤溢出时间*1/2）对看门狗进行一次喂狗操作，以防止系统复位。
如果需要【禁用】看门狗，可以拆开外壳，将拨码开关S3（工位号）的“WDT”拨到“ON”；当拨码开关S3的“WDT”拨到“1”时，看门狗正常工作。
2.12 DC座子
EASY EAI Atom供电接口为DC座子，工位号为J6。供电电压为9~18V，标准12V输入，在显示屏工作的情况下，建议使用12V 2A的电源适配器供电。
3. 电气参数
3.1 电源参数
表7 电源参数表
参数 标号 规格 说明
最小 典型 最大 单位
主板电压 U 9 12 18 V --
主板电流（启动过程/12V） I -- 40 65 mA --
主板电流（稳定运行/12V） I -- 30 -- mA --
3.2 IO电平参数
表8 IO电平（3.3V）
参数 标号 规格 说明
最小 典型 最大 单位
高电平输入电压 VIH 2.3 3.3 3.6 V --
低电平输入电压 VIL -0.3 0 1.0 V --
高电平输出电压 VOH 2.64 3.3 -- V --
低电平输出电压 VOL -- 0 0.66 V --
表9 IO电平（1.8V）
参数 标号 规格 说明
最小 典型 最大 单位
高电平输入电压 VIH 1.26 1.8 2.2 V --
低电平输入电压 VIL -0.3 0 0.63 V --
高电平输出电压 VOH 1.4 1.8 -- V --
低电平输出电压 VOL -- 0 0.4 V --
4. 机械尺寸
表10 机械尺寸表
参数 规格 说明
长 95mm --
宽 60mm --
定位孔 M3 *4 --
