RK3562主板（DC_YM562）是定昌电子基于瑞芯微RK3562芯片平台推出的一款智能终端开发板，适用于智能商显、广告机数字标牌、工控设备、自助终端、轻量级AIoT算法平台等多元场景。该主板采用邮票孔连接器的紧凑型扩展主板，搭载瑞芯微RK3562四核处理器，集成Mali-G52 GPU与1TOPS算力NPU。支持多路显示输出、丰富扩展接口与轻量级AI计算等特性。
主板概述
主板基于RK3562平台自主研发，板载SPDIF光纤音频高保真接口，其它音频接口还包括有喇叭，功放，耳机等功能接口，自带 5路USB、6路串口、百兆以太网、WIFI6网络、4G模块等扩展，涵盖显示、音频、网络、存储及工业通信等，多种扩展接口满足复杂外设接入需求。同时支持安卓15、Debian 12、Ubuntu 22.04等操作系统，提供完整的SDK与开发资料。可选配RK3562J工规级宽温芯片，适应严苛工业环境。
主板接口配置
显示输出：提供1路最高支持1080P的VGA、一路最高支持800×1280分辨率的LVDS接口以及一路最高支持2048×1080@60Hz的MIPI-DSI，支持多屏异显；
音频系统：配备SPDIF光纤高保真输出、带麦克风输入的耳机座接口、可直接驱动8Ω 10W喇叭的功放接口以及独立的麦克风输入；
网络连接：集成百兆以太网口、板载WiFi6/蓝牙模块，并预留MINI PCIE插槽用于扩展4G模块；
外部扩展能力：板载5路USB 2.0 Host、1路USB OTG接口（标准 Mini B 座子）、1个支持PCIE/SATA协议的M.2 SSD插槽以及最高支持128GB的TF卡座。板载2路MIPI CSI摄像头接口，可通过配套的转接小板实现接入最高8路的AHD模拟摄像头
工业场景：主板配备了包括2路TTL、2路RS232、1路RS485和1路CAN总线等多路工业通信接口，以及I2C、红外接收等控制接口，全面保障了设备在各类应用中的连接与控制可靠性。
核心硬件配置
RK3562处理器采用四核64位ARM Cortex-A53架构，主频高达2.0GHz，带ARM Mali-G52 GPU流畅的图形处理。搭载LPDDR4X 2/4GB内存及eMMC 16/32GB存储，系统还支持通过M.2 M/Bkey接口扩展高速固态硬盘（支持SATA/PCIe协议），适用于智能终端与AIoT场景。集成了1 TOPS算力的NPU（神经网络处理单元），为边缘侧的轻量级人工智能应用，如视觉识别与语音处理，提供了专用的硬件加速能力
应用场景
广泛应用于智能商显终端、广播设备、工控设备、自助终端、智慧医疗、智能家居、AIoT边缘计算平台、轻量视觉分析设备等。
AI识别能力
主板内置的1TOPS算力NPU以及成熟的RKNN工具链生态，支持从TensorFlow、PyTorch、Caffe等框架便捷地转换与部署。搭配多路USB/MIPI/AHD等摄像头接口可在边缘本地侧部署轻量级AI视觉分析，比如YOLO系列目标检测、人脸识别、姿态识别、安全帽识别、商品识别等，提供的完整SDK与演示DEMO。

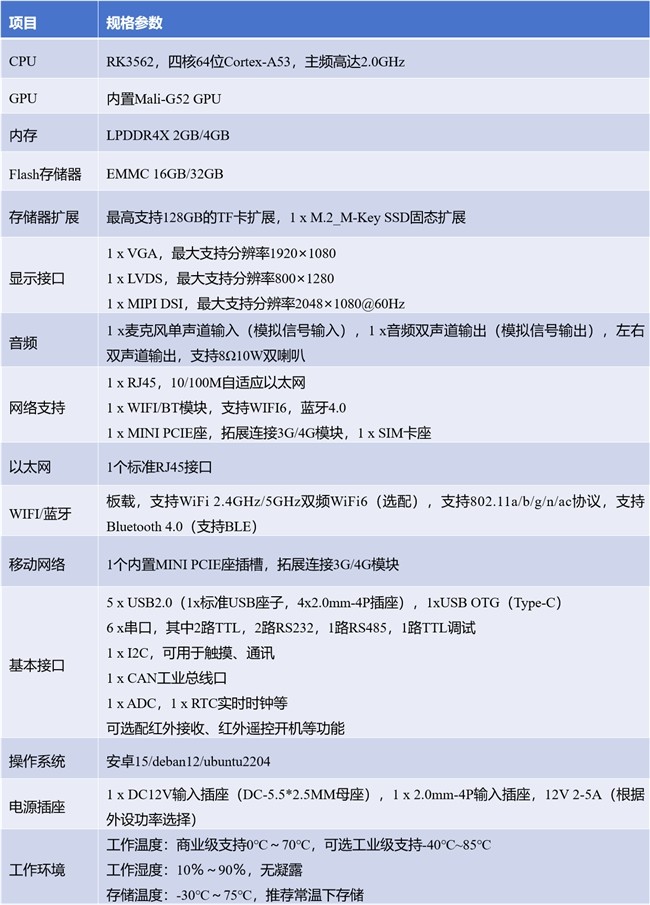

主板详细参数
主板接口与尺寸规格

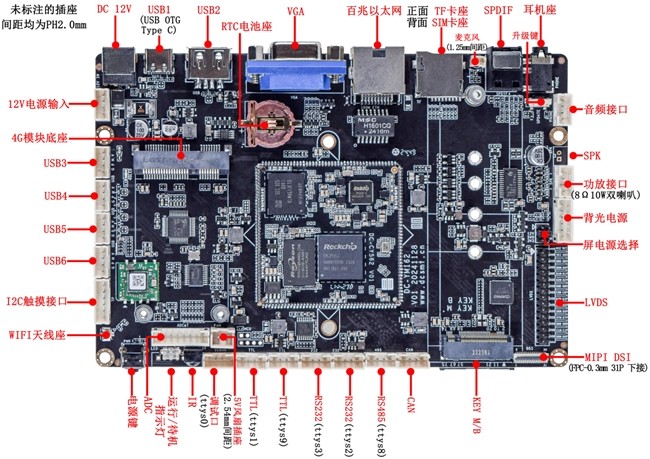

1、主板正面接口示意图
2、背面接口示意图：

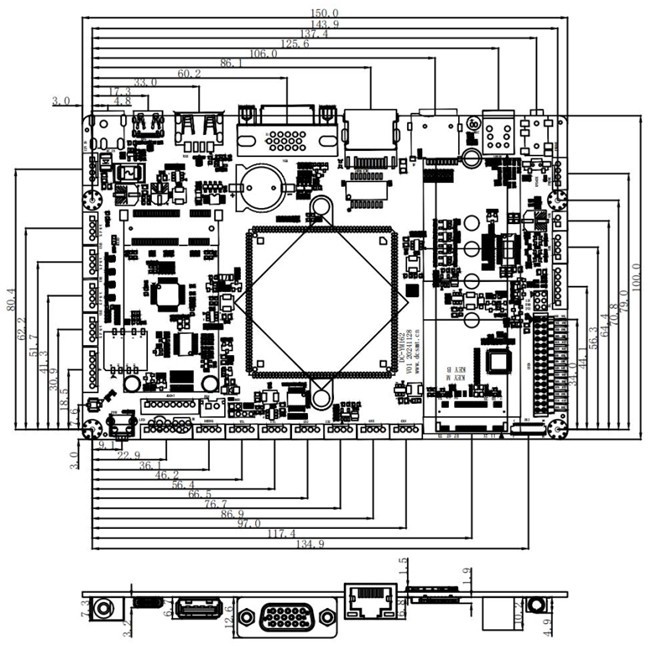

3、尺寸规格
RK3562主板尺寸为150*104*18mm，主板高度： 正面≤12.6mm，背面≤3mm。采用6层PCB黑色沉金工艺，PCB 尺寸为150*100*1.6mm。螺丝孔规格：Φ3mm*4

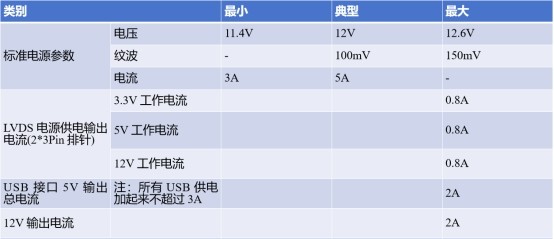

电气参数
3.3V 总输出电流不超过 3A；
5V 总输出电流不超过 3A；
LVDS 背光输出电流不能超过 1.5A;
12V 供电输入，在保证最小电流 3A 的基础上，随着外设用电设备功率总和增加，而相应增加；
4G 模块 PCIE 接口为 3.8V 供电；
技术支持
定昌电子提供企业级全方位技术支持与定制化服务，助力用户快速落地项目。
可根据用户需求进行系统优化、外设驱动调试、并且开源AI视觉算法。
专业工程师团队，解决硬件调试、软件开发过程中的问题。

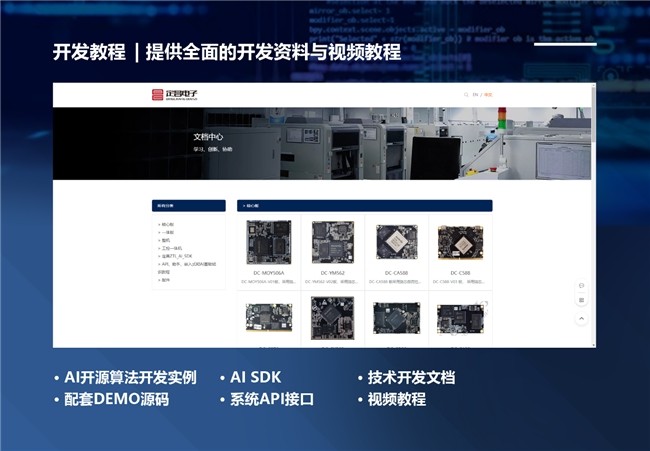

提供长期维护服务，提供最新固件与WIKI教程。
