RK3566开发板（DC_M566）是定昌电子基于瑞芯微中端性价比四核RK3566处理器自主研发的一款B2B（Board-to-Board）核心板扩展的评估开发板，引出了很多RK3566的核心功能接口，比如：USB3.0，USB2.0，Type-c OTG，千兆以太网，RS485，MIPICSI，I2C等，提供强大的多媒体处理能力与丰富的扩展接口，主要面向工业控制、医疗设备、智慧商显、智能多媒体交互终端等领域的项目开发。

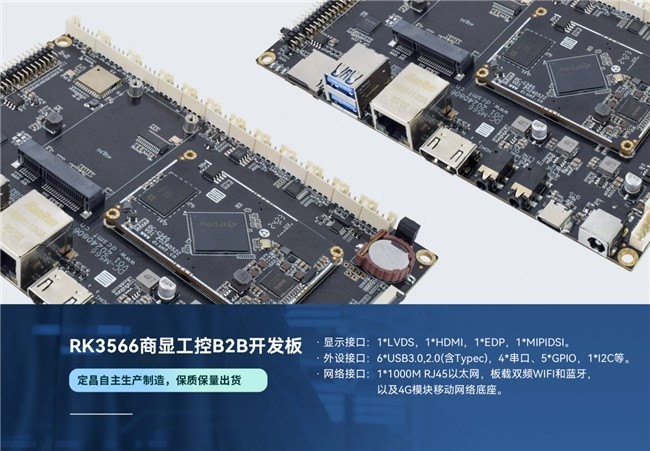

主板概述
定昌RK3566开发板DC_M566是核心板+底板的板型，采用B2B板对板连接方式，接口连接可靠，也方便客户进行二次开发与定制，该主板可开源，定昌提供PCB原理图、开发文档等开源资料。采用RK3566四核ARM Cortex-A55处理器，集成ARM G52 GPU与1TOPS NPU，支持Android 11系统，具备较强的多媒体图像处理与轻量级AI推理能力。该开发板在显示接口方面尤为突出，兼容EDP 2K、HDMI 4K、LVDS与MIPI DSI多种显示屏，满足多种尺寸与分辨率的显示需求。
核心特点
1、集成1TOPS NPU，支持TensorFlow、PyTorch等主流AI框架，适用于轻量级视觉、智能分析等场景，集成的ARM G52 GPU支持OpenGL ES 3.2、Vulkan 1.1等图形API，提供流畅的图形界面。
2、同时支持EDP（2560×1600）、HDMI 2.0（4K@60Hz）、LVDS（1080P）和MIPI DSI（1080P）显示，可适配5.5英寸至86英寸不同尺寸的电容屏、电阻屏，广泛适用于一体机、广告机、交互平板等设备。
3、提供千兆以太网、4G模块扩展（MINI PCIE）、多路USB、串口（RS232/RS485/TTL）等接口。
4、采用核心板+底板的设计，客户也可选择基于核心板进行自定义底板开发，定昌提供完整的开源软硬件开发资料，包括底板原理图、PCB设计参考、SDK源码等。
5、需要AI推理的客户，定昌提供AI算法平台API，从测样到批量生产全程技术支持，适合项目快速落地。
丰富的接口扩展
主板接口配置丰富且实用，满足商显工控等多方面开发需求，提供4路独立显示输出，包括EDP、HDMI、LVDS和MIPI DSI各1路屏接口，满足多样化的显示屏需求。网络方面配备1路千兆以太网口并支持Wi-Fi及4G模块扩展（MINI PCIE），另外板载6路USB（含USB 3.0与Type-C OTG）和4路串口（RS232/RS485/TTL），音频输入输出、TF卡存储扩展、GPIO、I2C、红外接收和双风扇插座（12V/5V）等接口，为各类嵌入式终端提供高集成度的硬件平台。
轻量级AI识别能力
RK3566开发板集成的1TOPS算力NPU，支持INT8/INT16/FP16混合精度运算，实际应用中可实现人脸识别与属性分析、目标检测、姿态识别、OCR文字识别以及商品识别等轻量和简单的一些视觉分析任务，定昌为降低开发门槛，提供了完整的模型转换工具链、SDK、算法开发示例代码，出厂可集成40+常见的AI视觉语音算法。
适用领域
工控一体机、工业控制、HMI人机界面等
智慧医疗显示设备与诊断终端等
商业广告机、自助终端、数字标牌、智慧教育等
物联网网关、智能安防设备等

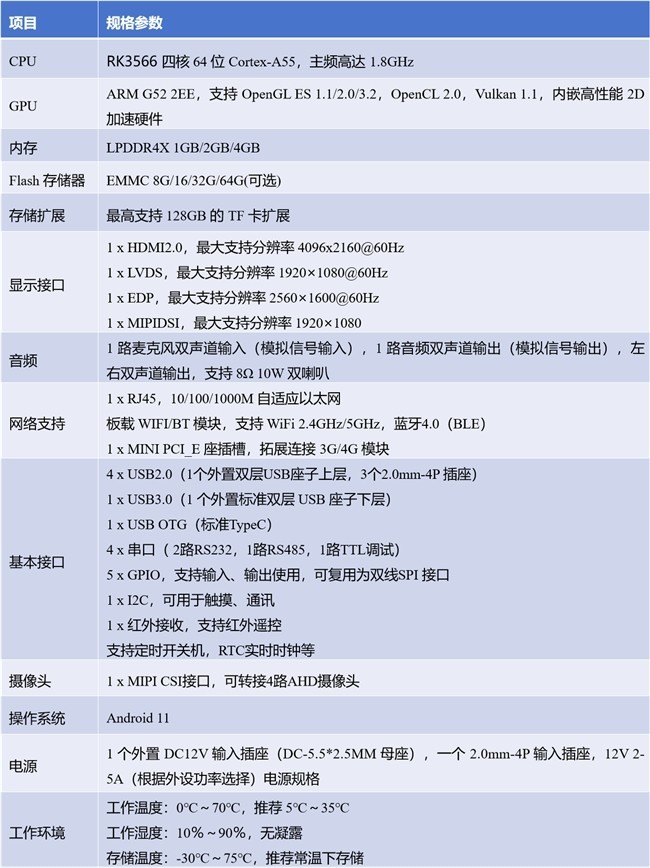

详细规格参数
主板接口与电气参数
1、RK3566开发板正面接口

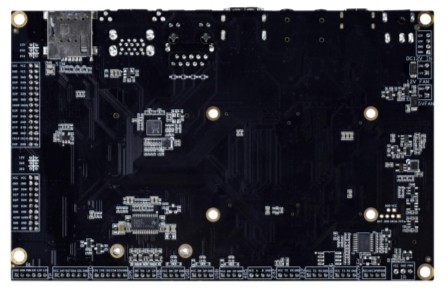

2、RK3566开发板背面接口

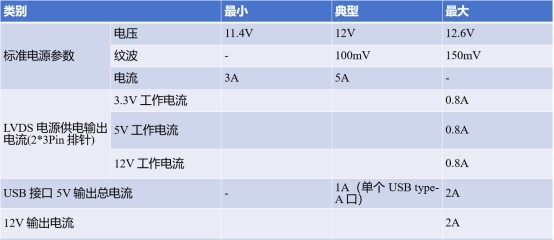

3、电气参数规格
3.3V 总输出电流不超过 3A；
5V 总输出电流不超过 3A；
LVDS 背光输出电流不能超过 1.5A;
2V 供电输入，在保证最小电流 3A 的基础上，随着外设用电设备功率总和增加，而相应增加；
4G 模块 PCIE 接口为 3.8V 供电；

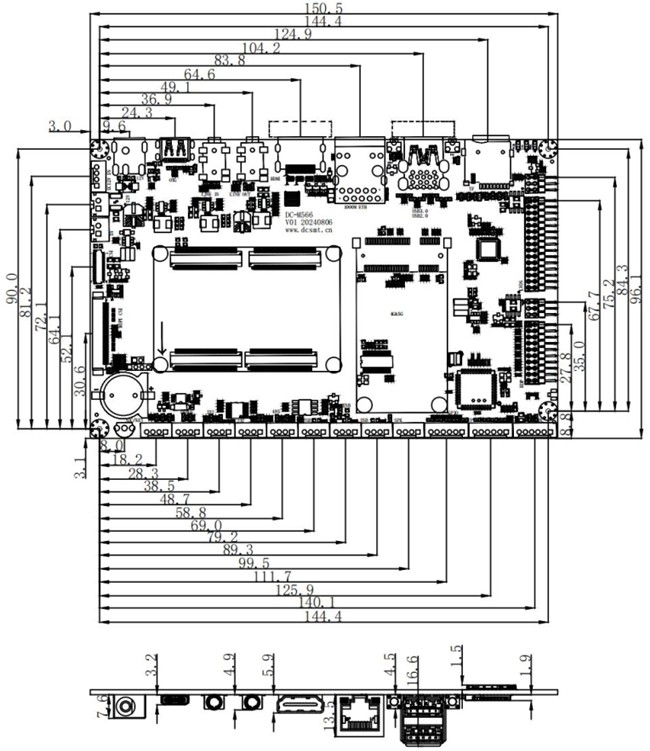

尺寸规格
RK3566开发板尺寸为51*98.5*21.5mm，主板高度： 正面≤17mm，背面≤3mm，采用四层PCB 黑色沉金工艺，PCB尺寸为150.5*96.1*1.6mm，螺丝孔规格：Φ3.7mm*4。
技术支持
定昌电子提供企业级全方位技术支持与定制化服务，助力用户快速落地项目。
可根据用户需求进行系统优化、外设驱动调试、并且开源AI视觉算法。
专业工程师团队，解决硬件调试、软件开发过程中的问题。
提供长期维护服务，提供最新固件与WIKI教程。
