安卓工控板新选择，定昌DC_EN568主板将丰富在安卓系统下嵌入式工业设备的生态，出厂可选宽温级处理器和元器件，板载丰富的工业接口，包括CAN，3路RS232，1路485，双千兆以太网，1路SATA，可选4路AHD摄像头，1路PCIE 5G，充分满足物联设备，多媒体存储，工业控制等开发需求。
RK3568工控主板是定昌出的主板，定昌DC_EN568主板是基于RK3568处理器自主研发的嵌入式主板，主要定位是工控物联设备的开发，根据客户不同的工况环境，客户可以灵活选择0度-70度，-45度-85度的两种主板规格，值得注意的是可选配MIPI转AHD摄像头方案，将可扩展出4路AHD高清摄像头，搭配RK3568 1TOPS@INT8的AI视觉算力，在低功耗，端侧的嵌入式视觉CV算法开发中也能轻松应对。
核心特点
1、支持HDMI2.0 4k、LVDS、EDP、MIPI DSI（可由LVDS复用成双路MIPIDSI）
2、板载DB9 COM口的（3路RS232、1路RS485）接口、SPK、CAN、2路I2C触控、1路SATA硬盘、可选贴1路M.2 NVME固态扩展。
3、双千兆以太网、可拓展4G通讯模块以及M.2 5G通讯模块。
4、可搭配MIPI-AHD转接板能接入4路AHD、CVI、TVI等摄像头开发。
5、可选工业级RK3568J宽温芯片方案
7、支持Android11系统，提供完整API开发资料。

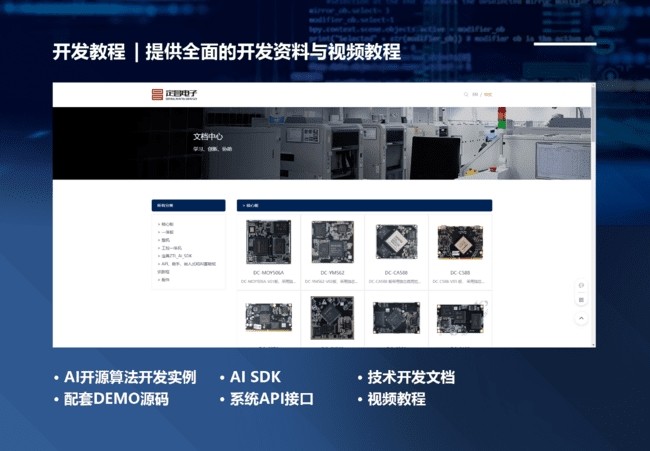

8、提供安卓系统下的AI视觉算法的WIKI开发指南。

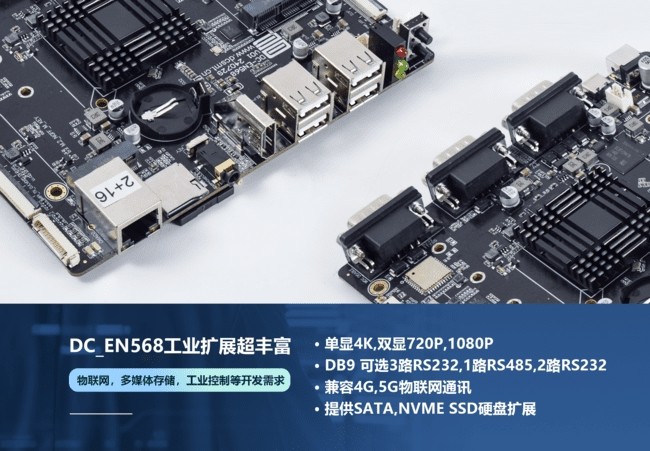

工业扩展
支持多种单显，双显模式，分辨率兼容720P，1080P，4K。出厂默认DB9 COM口（可选RS232，RS485协议），对于物联网通讯需求，DC_EN568将兼容4G和5G通讯扩展。对于工业现场的视频流，摄像流的存储，缓存等开发需求，出厂将可选1路SATA硬盘扩展或者1路M.2 NVME固态硬盘扩展以及搭配4路AHD摄像头做为灵活的视频流存储需求。

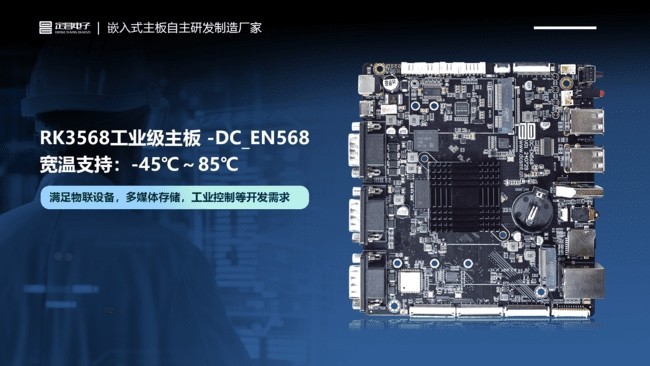

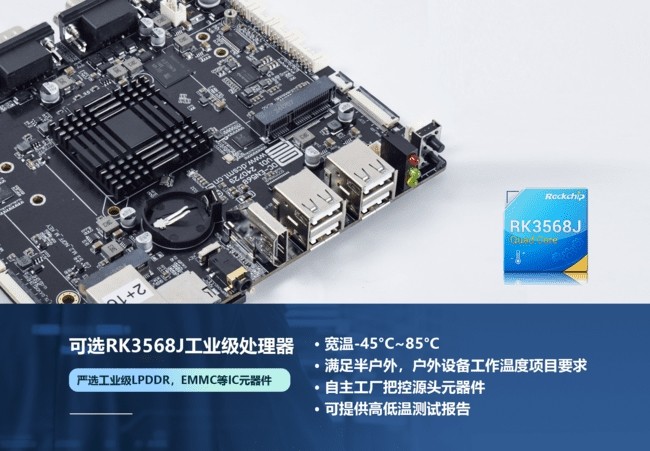

宽温级别
定昌将提供可选RK3568J工业级处理器与元器件IC配套，严选工业级LPDDR，EMMC，阻容件以及接插件等元器件，自主工厂研发与生产制造，轻松应对大宗采购的质量把控与交期要求。
应用领域
DC_EN568已帮助合作客户成功开发工业控制盒子，工控小主机，工业HMI触摸屏，AIOT物联终端设备，音视频存储等设备。
DC_EN568详细规格参数
CPU处理器 | RK3568，四核2GHZ |
GPU | ARM G52 2EE |
NPU | 1TOP@INT8算力 |
内存 | LPDDR4X 1GB/2GB/4GB |
内置存储 | EMMC 8GB/16GB/32GB/64GB/128GB |
存储扩展 | 128GB TF卡扩展，1*SATA扩展，1*NVME SSD扩展 |
显示 | 1*HDMI 4K，1*LVDS 1280X800，1*EDP 1080P，2*MIPIDSI(1路LVDS复用) |
音频 | 1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出），左右双声道功放输出，支持 8Ω 10W 双喇叭。 |
存储 | 4*SATA 3.0，1*M.2 MKEY（支持NVME PCIE3.0X2的固态硬盘） |
网络 | 2*1000M以太网，板载双频WIFI与蓝牙，可扩展4G或5G物联网。 |
基本接口 | 5*USB（含1路OTG）。 4*串口（3路DB9 RS232或2路DB9 RS232,1路RS485以及1路TTL调试串口。 1*红外，2路I2C。 |
摄像头 | 1*MIPICSI输入，可转接成4路AHD 720P输入。 |
系统 | Android 11 |
电源 | 1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座），12V 2-5A（根据外设功率选择）。 |
工作环境 | 商用级：0℃～70℃，可选RK3568j工规级宽温方案-45度~85度。 |
主板接口图

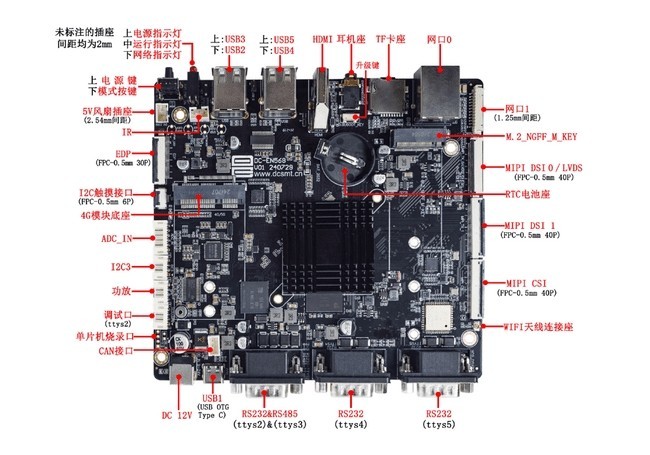

正面接口

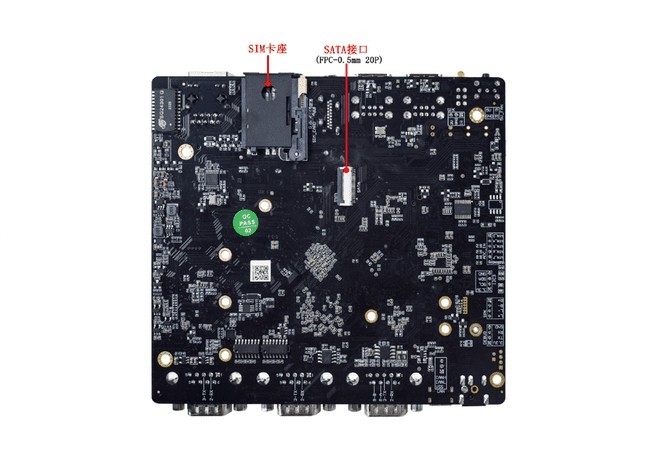

背面接口

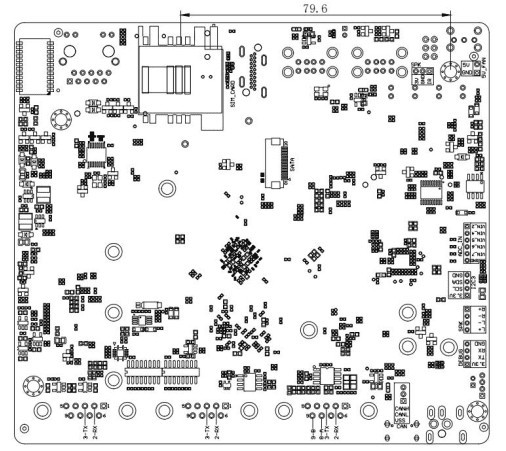

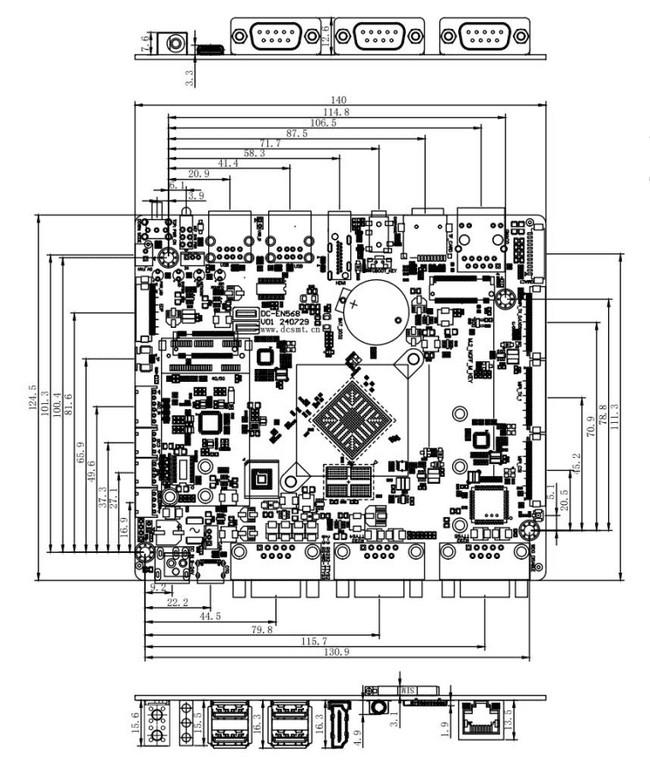

尺寸规格
主板尺寸：140*134*22mm
主板高度：正面≤17mm， 背面≤3.5mm
PCB 层数：6层
PCB 尺寸：140*124.5*1.6mm
PCB 颜色：黑色
PCB 工艺：沉金
螺丝孔规格：Φ3mm*4
技术服务
定昌电子提供企业级全方位技术支持与定制化服务，助力用户快速落地项目。
可根据用户需求进行系统优化、外设驱动调试、并且开源AI视觉算法。
专业工程师团队，解决硬件调试、软件开发过程中的问题。
提供长期维护服务，提供最新固件与WIKI教程。
