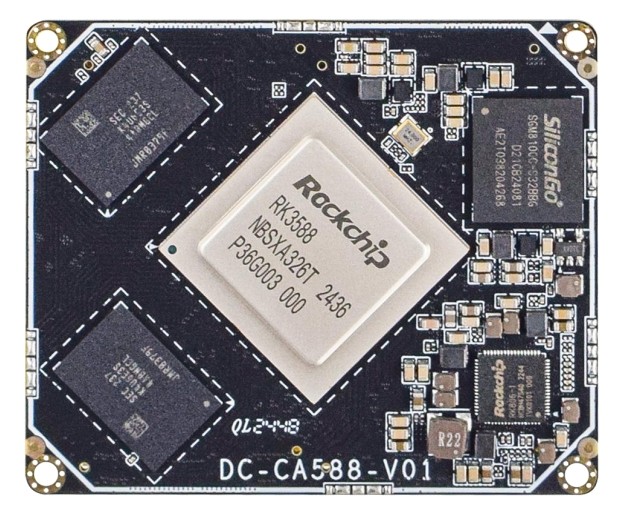

RK3588 B2B核心板是定昌最新推出的旗舰级八核（2.2GHz四核 A76 + 1.8GHz 四核A55）的工业开发核心模组，信号连接稳固可靠，最高可配LPDDR4x 16G+eMMC 128G的内存规格，支持8K 视频编解码，核心板通过4个80pin的板对板连接器，共320pin的高密度引脚数量引出大部分的硬件功能，比如PCIe3.0、SATA3.0、MIPI-CSI、TYPE-C、CAN等等
核心板简介

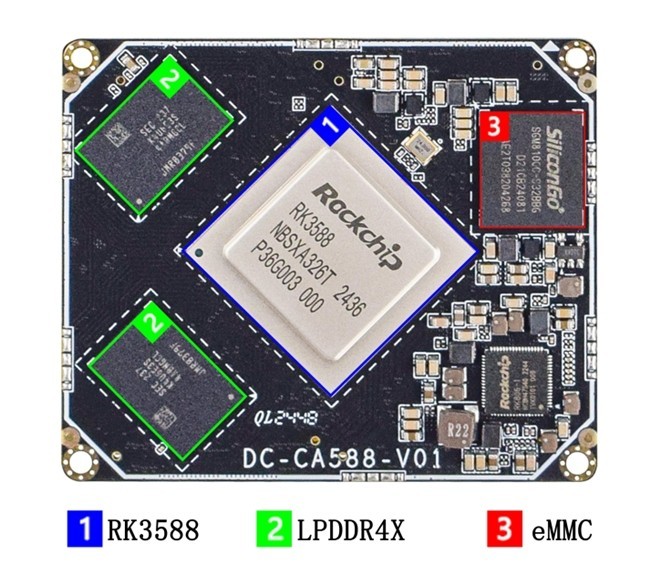

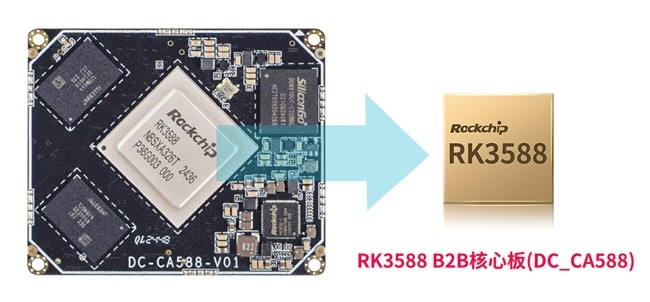

RK3588 B2B核心板搭载瑞芯微旗舰级 RK3588 处理器，采用8nm LP 低功耗制程工艺，
八核 64 位(4xCortex-A76+4xCortex-A55)CPU架构，主频最高 2.2GHz。NPU支持 INT4/INT8/INT16 混合运算， 算力高达 6 TOPS，可实现基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换。内存规格可选4GB/8GB/16GB 64bit LPDDR4x + eMMC 16G/32G/64G/128G。
集成ARM Mali-G610 MP4 四核GPU，支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS等图形处理API，内嵌高性能2D图像加速模块，可流畅驱动高清显示界面。支持最高8K 60FPS 的H.265/H.264/AV1/VP9/AVS2视频解码，最高8K 30FPS 的H.264/H.265视频编码。

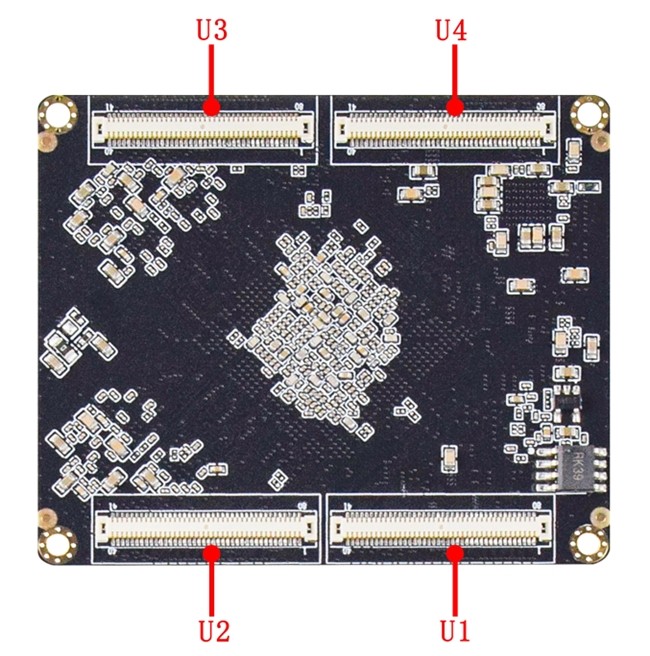

RK3588 B2B核心板通过4 路 80 引脚板对板连接器（U1、U2、U3、U4，0.8mm 间距）引出1x GMAC、3x USB3.1、3x SATA 3.0、PCle 3.0、PCle 2.1、HDMI IN、2x MIPI CSI、2x MIPI DSI、2x HDMI/eDP OUT等接口
硬件资源表
规格项 | 详细说明 |
处理器（SoC） | 瑞芯微 RK3588，4 核 Cortex-A76（主频 2.4GHz）+ 4 核 Cortex-A55（主频 1.8GHz） |
图形处理器（GPU） | ARM Mali-G610 MP4。支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.2、Vulkan 1.2 |
神经网络处理器（NPU） | 6 TOPS 算力。支持 int4/int8/int16/FP16/BF16/TF32 加速 |
视频编解码 | VP9 / H.265 / AVS2 解码器，支持 8K@60fps；H.264 / H.265 编码器，支持 8K@30fps |
内存 | 8GB/16GB LPDDR4X |
存储 | - 32GB/64GB/128GB/256GB eMMC- 支持 SDMMC 接口（通过 SDMMC0 引脚实现） |
供电电压 | DC 5V（VCC4V0_SYS 输入，包含 1.8V、3.3V IO 电源域） |
以太网 | 2 路千兆以太网，支持 RGMII/RMII；提供 25MHz 参考时钟输出 |
显示 | - 2 路 MIPI-DSI（4K@60fps，通过 MIPI_DPHY0/DPHY1 通道实现）- 2 路 HDMI 发送（兼容 eDP 复用，支持高清视频输出） - 1 路 HDMI 接收（4K@60fps，支持 HDCP） |
音频 | - 1 路 I2S（I2S0，含主时钟、发送串行时钟、左右声道时钟、数据输入 / 输出引脚） - 1 路 PDM、2 路 SPDIF（支持多 MIC 阵列和数字音频输出） - 1 路双通道数字音频编解码器（16 位 DAC） |
摄像头 | - 2 路 4 通道 MIPI CSI（CSI0/CSI1，含数据和时钟引脚） - 2 路 MIPI DC PHY RX - 1 路 DVP 摄像头接口（最高 150MHz 输入数据） |
USB | - 2 路 Type-C（支持 USB OTG，部分支持超高速传输） - 4 路 USB2.0 Host（含独立使能引脚） - 1 路 USB OTG 电源控制引脚 |
PCIe/SATA | - PCIe3.0（2×2 通道、1×4 通道、4×1 通道） - 1 路 PCIe2.1（1 通道） - 3 路 SATA3.0（部分引脚与 PCIe2.0 复用） |
连接性 | - 7 路 UART（含调试、蓝牙 / 模块通信通道，部分支持流量控制） - 2 路 CAN（CAN0/CAN1，含发送 / 接收引脚） - 5 路 I2C（含 MIPI 设备、通用、编解码器专用通道） - 16 路 PWM（1 路 PWM14_M0，其余通过 GPIO 复用） - 4 路 ADC（SARADC 通道，用于模拟信号采集） |
连接器 | 4 路 80 引脚板对板连接器（U1、U2、U3、U4，0.8mm 间距） |
应用领域 | 工业控制、智能终端、8k多媒体设备、物联网网关、智能安防等 |

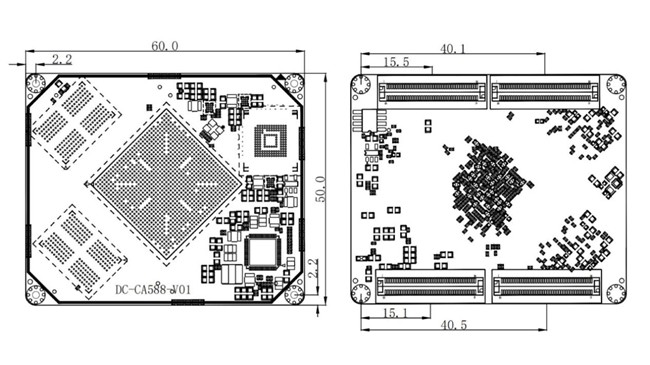

尺寸规格
主板尺寸： 60*50*5.5mm
主板高度： 正面≤1.5mm，背面≤3.5mm
PCB 层数： 12 层
PCB 尺寸： 60*50*1.6mm
PCB 颜色： 黑色
PCB 工艺： 沉金
电气特性
电源名称 | 类型 | 最小电压 | 标称值 | 最大电压 |
电源输入 (底板必须提供) | ||||
VCC4V0_SYS | 主输入 | 4.3V | 4.4V | 4.5V |
I/O 接口电源 | ||||
VCCIO_1V8_S0 | I/O 电源 | 1.75V | 1.8V | 1.85V |
电源输出 | ||||
VCC_3V3_S0 | 数字电源 | 3.2V | 3.3V | 3.4V |
VCCA_3V3_S0 | 模拟电源 | 3.2V | 3.3V | 3.4V |
VCC_1V8_S0 | 数字电源 | 1.75V | 1.8V | 1.85V |
VCC_3V3_S3 | 常开电源 | 3.2V | 3.3V | 3.4V |
VCC1V8_PMU_DDR_S3 | 常开电源 | 1.75V | 1.8V | 1.85V |
