在商业显示、智能会议、工业控制、数字广告等领域，多屏拼接大屏的需求正持续增长，传统多屏方案（比如X86拼接矩阵、多屏显卡、分屏器等）普遍面临一些痛点，X86 拼接矩阵成本高昂且部署周期长、多屏显卡对配置要求高且分屏灵活性不足、普通分屏器仅支持信号复制功能单一等等。因此现在越来越多的客户开始使用低成本且分屏功能强的ARM架构的拼接方案做替代，RK3588 7路HDMI播放盒是定昌电子推出的多屏拼接播放盒。
定昌电子依托瑞芯微旗舰级芯片RK3588，自主研发推出DC_D588 ARM 多屏拼接播放盒，以 “7 路 HDMI 接口（1 路 HDMIIN+6 路 HDMIOUT）+ 安卓 12 生态 + 全场景拼接能力” 为核心，打造低成本、即插即用、功能全面的多屏拼接整体解决方案，替代传统拼接方案，为各行业多屏应用提供高性价比选择。
一、核心硬件配置
定昌RK3588多屏拼接播放盒(DC_D588)内置自研的瑞芯微 RK3588 拼接主板，针对性的硬件优化，从根源上保障多屏拼接的稳定性与高清体验：
1. 旗舰级性能芯片
RK3588 采用 8 纳米先进制程工艺，搭载八核 64 位 CPU 架构（四核 Cortex-A76 + 四核 Cortex-A55，主频高达 2.4GHz），配合ARM Mali-G610 MP4 GPU（支持 OpenGL ES 1.1/2.0/3.1/3.2、OpenCL 2.2、Vulkan 1.1等图像API），可轻松应对多屏并行处理的算力需求。同时，芯片支持8K@60fps 视频解码与 8K@30fps 编码（兼容 H.265/H.264/VP9/AV1 等主流格式），无论是 4K 拼接屏还是 8K 超高清内容，均能实现流畅播放，无卡顿、无拖影。
2. 7 路 HDMI 接口

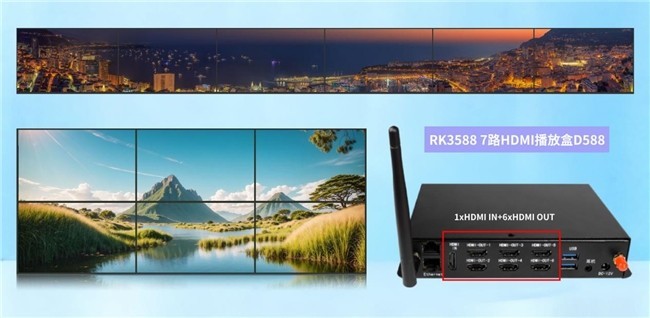

DC_D588 创新性集成7 路 HDMI 接口，其中 1 路 HDMI IN 可采集相机、摄像头等外部视频数据，6 路 HDMI OUT 可直接连接拼接屏、广告机屏、电视机屏、显示器等设备，无需额外转接器，即插即用。针对布线需求，推荐搭配高品质 HDMI 线，单根布线距离可达15-20 米，满足商场、会议室、展厅等大部分场景的安装需求，大幅降低布线成本与复杂度。
3. 紧凑设计

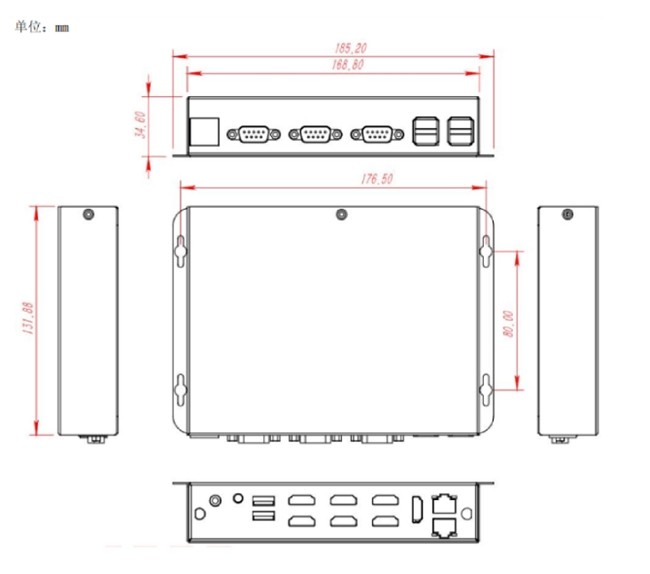

播放盒采用全金属外壳封装，兼具散热性与耐用性，体积仅为185.2×131.8×34.6mm，可轻松嵌入机柜、挂装或隐藏安装，不占用过多空间，适配各类场景的布局需求。电源采用 DC12V 输入，功耗低、稳定性高，长期运行也能保持可靠性能。
4. 扩展接口

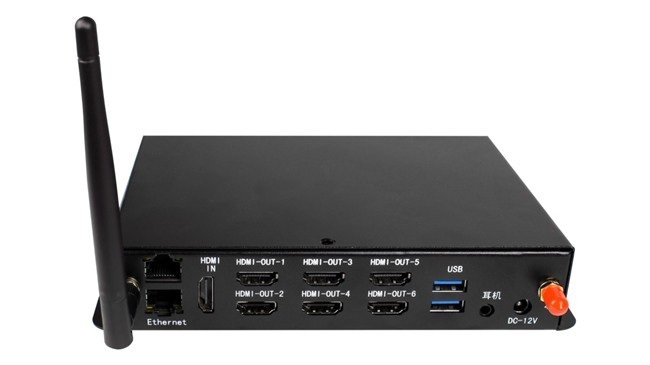

盒子正面集成了天线接口、双路千兆以太网、USB3.0和OTG、耳机座子、DC 12V电源接口、以及6路HDMI 输出、1路HDMI输入。

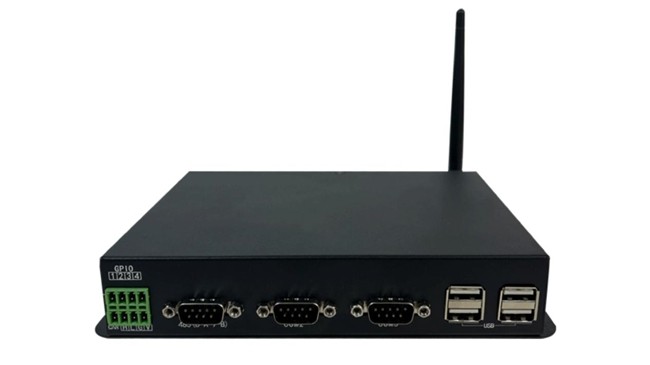

盒子背面集成4路GPIO口、DB9规格的串口（1xRS485、2xRS232）、4路USB2.0等
详细的硬件接口规格参数如下：
显示接口 | |
HDMI IN 接口 | 1 个，最大支持分辨率 4K |
HDMI OUT 接口 | 6 个，最大支持分辨率 8K（启用 5 个或者 6 个屏幕的模式请查看章节 5.1.21） |
音频接口 | |
耳机座接口 | 1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出） |
网络支持 | 2 个标准 RJ45 接口，10/100/1000M 自适应以太网 |
以太网 | |
WIFI/蓝牙 | 板载 WIFI/BT 模块，支持 WiFi 2.4GHz/5GHz 双频 WiFi6（选配），支持 802.11a/b/g/n/ac 协议，支持 Bluetooth 5.0（支持 BLE） |
基本接口 | |
USB | 5 个 USB Host 接口（1 个外置标准双层 USB3.0 座子，2 个外置标准双层 USB2.0 座子），用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备 |
USB OTG | 1 个 USB OTG 接口用于调试系统，更新固件，也可设置为 Host 模式 |
串口 | 3 路串口，其中 1 路 RS485 串口，2 路 RS232 串口 |
GPIO 口 | 4 个，支持输入/输出使用 |
板载 RTC | 支持实时时钟（需外接 2.6-5V 电源供电） |
其他 | |
操作系统 | Android 12 |
电源插座 | 1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座） |
建议电源规格 | 12V 3-5A（根据外设功率选择） |
系统升级 | 支持 PC/U 盘/TF 卡升级 |
工作环境 | |
工作温度 | 0℃～70℃，推荐 5℃～35℃ |
工作湿度 | 10％～90％，无凝露 |
存储温度 | -30℃～75℃，推荐常温下存储 |
二、核心功能亮点

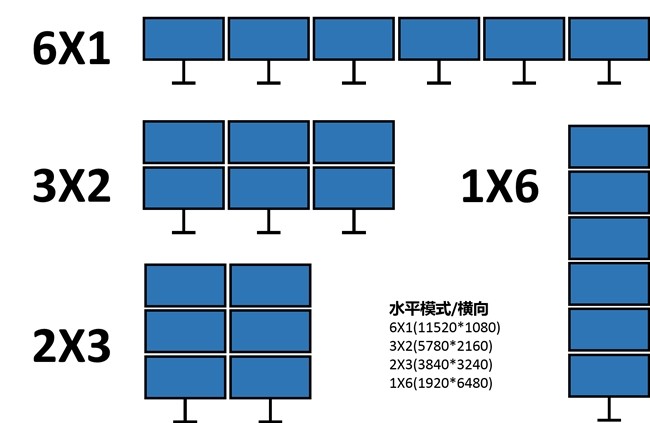

1. 多屏拼接：1 拖 6 屏，支持 18 种 + 拼接规格

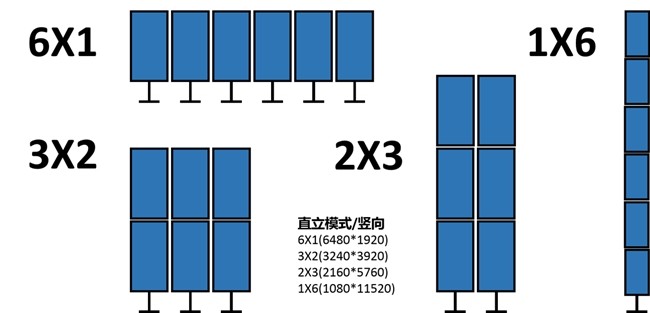

依托 RK3588 的 4 个独立 VOP（视频输出端口）与 VOP-SPLIT 分屏技术（1 路 Port 可水平分屏为 2 路），DC_D588 可实现1 拖 6 屏的灵活拼接，支持同显、异显、混合显示三种模式，以及直立或者横向模式，覆盖数十种常见拼接规格，比如：
横向拼接：1x2（3840×2160）、1x4（1920×4320）、1x6（1080×11520）等；
纵向拼接：2x1（7680×2160）、4x1（7680×1080）、6x1（11520×1080）等；
矩阵拼接：2x2（3840×2160）、2x3（5760×2160）、3x2（3240×3840）等；
超高清显示：支持单屏8K、多屏组合 4K（如 3x1 11520×2160），满足高端显示需求。
2. 可选配多屏触控
若需触摸交互功能，DC_D588 可搭配电容或电阻触摸屏配件，实现多屏同步触控，能保证触控精准、响应迅速，提升用户交互体验。
三、对比传统方案技术优势
在多屏拼接领域，传统方案（分屏器、多屏显卡、X86 矩阵）的局限性日益凸显，而 DC_D588 基于 ARM 架构的解决方案，在成本、部署、功能上形成全面优势：
对比维度 | 传统分屏器 | 传统多屏显卡 | 传统 X86 矩阵 | 定昌 DC_D588（ARM 方案） |
功能支持 | 仅信号复制（同显） | 基础分屏，灵活性低 | 同显 / 异显 / 拼接，功能全 | 同显 / 异显 / 混合显示 |
成本水平 | 低 | 中（需高配置主机） | 高（设备 + 部署成本高） | 低（部署容易） |
部署难度 | 简单 | 复杂（需调试显卡驱动） | 极复杂（需专业团队部署） | 简单（即插即用） |
兼容性 | 仅支持 HDMI 信号 | 接口有限（HDMI/DP/DVI） | 兼容性强，但需匹配设备 | 兼容所有 HDMI 屏幕（广告机 / 电视 / 拼接屏等） |
运维成本 | 人工添加更换内容 | 需定期维护显卡，成本高 | 专业运维，成本高 | 远程管理 |
四、应用场景

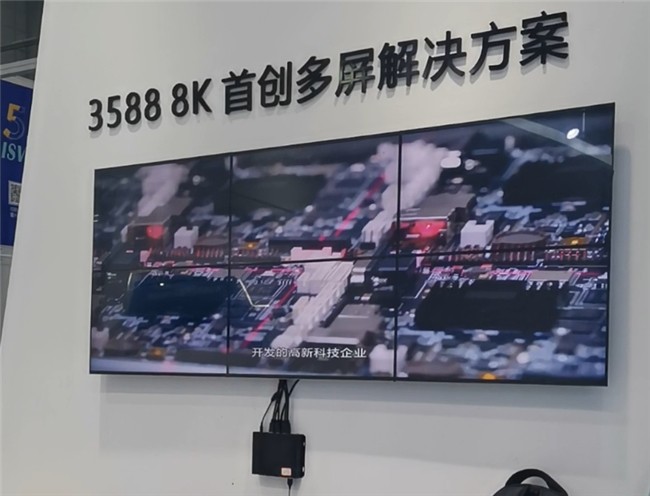

凭借 “低成本、高灵活、易运维” 的优势，DC_D588 播放盒已广泛适配多行业多屏拼接需求，包括：商超、电梯、户外等智慧大屏拼接广告屏、企业会议室拼接会议屏，报告厅数据大屏、工厂监控拼接屏、数据大屏看板、高端8K 视频智慧大屏、360° 全景环绕屏等
五、服务与支持
定昌电子不仅提供高性价比的硬件产品，更提供全周期技术支持，让客户无后顾之忧：
二次开发支持：提供开发源码 DEMO、API 接口、操作视频，支持客户根据需求进行个性化定制开发；
技术交流群：设立定昌瑞芯微技术交流群，专业工程师实时解答技术问题；
一对一技术支持：提供电话、在线客服咨询，从方案设计到安装调试，全程协助；
硬件保障：产品采用高品质元器件，经过严格测试，确保长期稳定运行。
