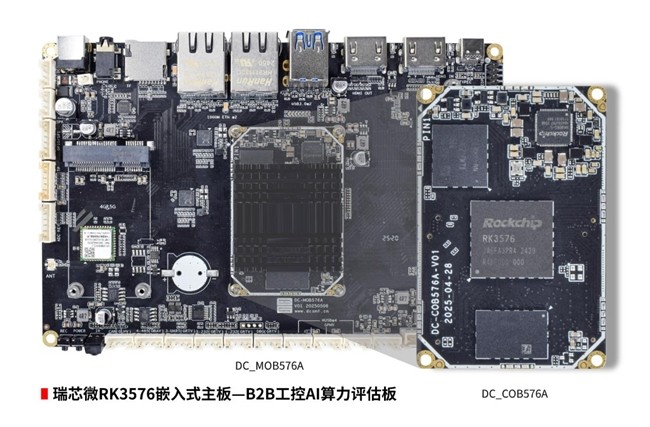

RK3576嵌入式主板（DC-MOB576A） 是定昌电子针对工业级中高端应用场景研发的嵌入式主板，采用瑞芯微 RK3576 八核架构，由四核 Cortex-A72 与四核 Cortex-A53 组成，主频高达 2.2GHz，兼顾高性能运算与低功耗特性。主板集成高性能 GPU 与 6 TOPS 算力 NPU，支持 INT4/INT8/INT16/FP16/BF16/TF32 混合操作，高效支撑 AI 算法部署与运行。
依托 B2B 板对板连接方式，主板实现核心板与扩展底板的稳定对接，抗干扰能力与稳定性都比较强，适配工业环境长期运行需求。集成包括7路USB（包括USB3.0/2.0，TYPE-C座子），多路串口（RS232/RS485/TTL）、GPIO、I2C、ADC、CAN、双千兆以太网等扩展，同时，主板预装 Android 14 操作系统，提供完善的开发 API 与二次开发支持，大幅降低用户项目落地周期。
应用场景
适用于AI边缘计算、智能安防监控、工业控制、智能商显终端、高清多媒体交互设备、智能家居中控、智慧医疗终端等应用场景
核心特性
1、超强算力配置
RK3576 八核处理器搭配 6 TOPS NPU，兼具高性能运算与 AI 加速能力，可同时支撑复杂业务逻辑与智能算法运行。出厂可选适配商业和工业场景48+视觉和语音算法模型。
2、多路高清显示
覆盖 HDMI、LVDS、MIPI DSI、EDP 全场景显示接口，HDMI OUT 最高支持 4K@120Hz 超高清高刷输出，HDMI IN 支持 4K@60Hz 输入，满足多屏扩展与高清视频采集需求。
3、全场景视频采集

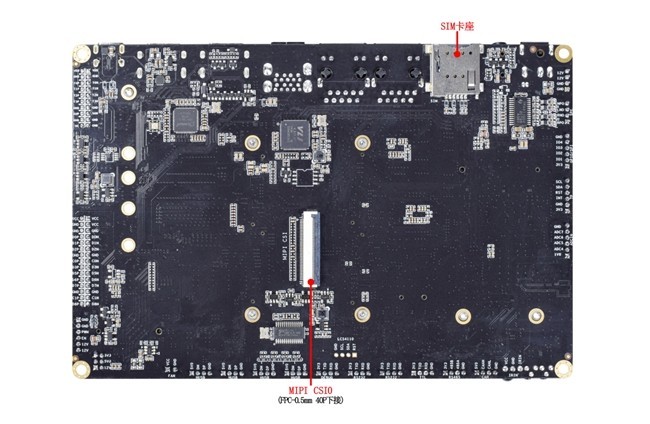

板载双 MIPI CSI 接口，适配 MIPI/AHD/CVI/AVI 等多种摄像头类型，最高可接入 8 路 AHD 摄像头（通过MIPICSI转4路AHD转接板实现），为安防监控、机器视觉等场景提供充足采集通道。
4、多元网络连接
集成双千兆网口、2.4G/5G 双频 WiFi（支持 802.11a/b/g/n/ac 协议）、蓝牙 5.0，板载 mini PCIE 与 M.2 B KEY 接口，可扩展 3G/4G/5G 模块，实现有线无线全场景网络覆盖。
5、工业级扩展能力

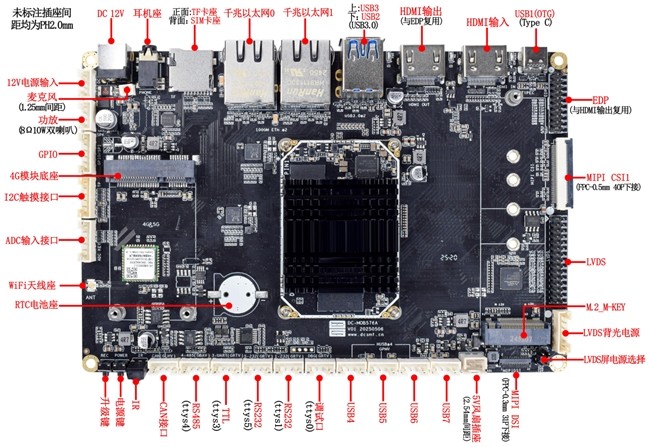

提供 7 路 USB 接口（含 USB3.0/2.0 与 Type-C OTG）、5 路串口（RS232/RS485/TTL）、GPIO、I2C、ADC、CAN 等工业接口，全面满足外设接入需求。
规格参数
核心器件 | |
CPU | RK3576，四核 Cortex-A72 和四核 Cortex-A53，主频高达 2.2GHz |
GPU | OpenGL ES 1.1、2.0 和 3.2，OpenCL 达到 2.0 和 Vulkan 1.1 |
NPU | NPU 算力高达 6 TOPS，支持 INT4/INT8/INT16/FP16/BF16/TF32 混合操作 |
运行内存 | 4GB/8GB/16GB 64bit LPDDR4x |
内部存储器 | eMMC 16G/32G/64G/128G |
存储器扩展 | 最高支持 128GB 的 TF 卡扩展 |
显示接口 | |
HDMI IN 接口 | 1 个，最大支持分辨率 4K@60Hz |
HDMI OUT 接口 | 1 个，最大支持分辨率 4Kx2K@120Hz(与 EDP 复用) |
MIPI DSI 接口 | 1 个，最大支持分辨率 2560x1600@60Hz |
LVDS 接口 | 1 个，最大支持分辨率 1920x1080 |
EDP 接口 | 1 个，最大支持分辨率 4K@60Hz(与 HDMI 输出复用) |
音频接口 | |
耳机座接口 | 1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出） |
麦克风接口 | 1 路麦克风单声道输入（模拟信号输入） |
功放接口 | 左右双声道输出，支持 8Ω 10W 双喇叭 |
网络支持 | |
以太网 | 2 个标准 RJ45 接口，10/100/1000M 自适应以太网 |
WIFI/蓝牙 | 板载 WIFI/BT 模块，支持 WiFi 2.4GHz/5GHz，支持 802.11a/b/g/n/ac 协议，支持Bluetooth 5.0（支持 BLE） |
移动网络 | 1 个内置 MINI PCIE 座插槽，拓展连接 3G/4G 模块，1 个内置 M.2 B KEY 座子，用于拓展5G 模块 |
基本接口 | |
USB2.0 | 4 个 USB Host 接口（4 个 2.0mm-4P 插座），用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备 |
USB3.0 | 2 个 USB Host 接口（标准 USB3.0 双层座子），用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备 |
USB OTG | 1 个 USB OTG 接口(标准 Type C 母座)用于调试系统，更新固件，也可设置为 Host 模式 |
串口 | 5 路串口，其中 1 路 RS485 串口，2 路 RS232 串口，1 路 TTL 串口，1 路调试口 |
GPIO 口 | 4 个，支持输入/输出使用 |
IIC 接口 | 1 路标准的 I2C 接口，可用于触摸、通讯 |
板载 RTC | 支持实时时钟，通过 RTC 电池接口连接纽扣电池供电 |
红外接收 | 选配 |
红外遥控开机 | 选配 |
其他 | |
操作系统 | Android 14 |
电源插座 | 1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座），1 个 2.0mm-4P 插座 |
建议电源规格 | 12V 2-5A（根据外设功率选择）详情请看第六章 |
系统升级 | 支持 PC/U 盘/TF 卡升级 |
工作环境 | |
工作温度 | 0℃～70℃，推荐 5℃～35℃ |
工作湿度 | 10％～90％，无凝露 |
存储温度 | -30℃～75℃，推荐常温下存储 |

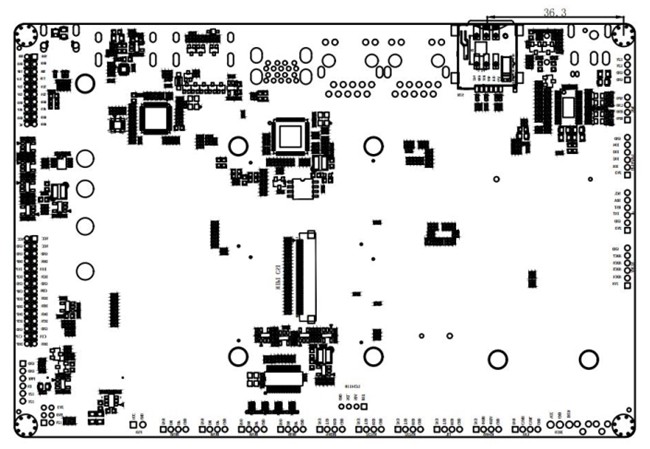

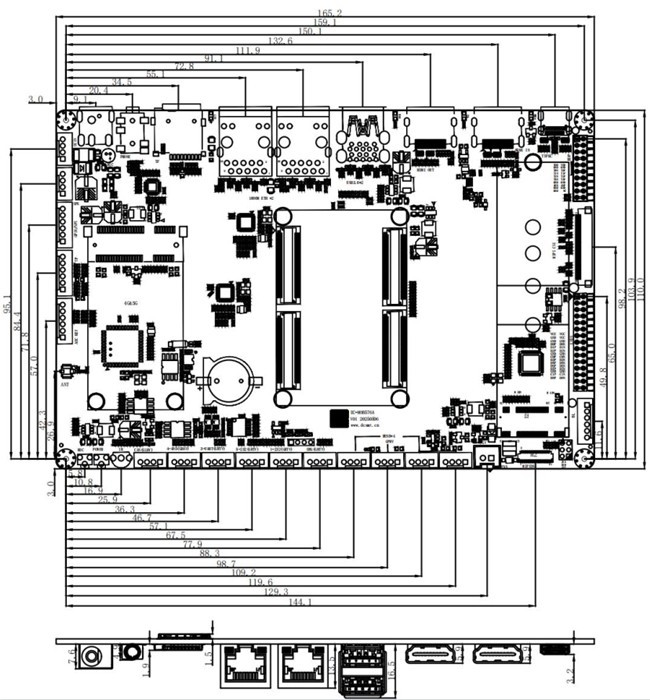

PCB 尺寸与机械规格
主板尺寸：166mm × 113mm × 21mm
PCB 尺寸：165.2mm × 110mm × 1.6mm
主板高度：正面≤16.5mm，背面≤3mm
PCB 工艺：4 层板沉金工艺，黑色 PCB
固定方式：Φ3.4mm×6 螺丝孔，支持 M3 平圆头螺丝固定
接口形态：DC-5.5×2.5mm 电源母座、标准 HDMI 母头、RJ45 网口等工业标准接口
电气参数
类别 | 最小 | 典型 | 最大 | |
标准电源参数 | 电压 | 11.4V | 12V | 12.6V |
纹波 | - | 100mV | 150mV | |
电流 | 3A | 5A | - | |
12V 供电只接HDMI 的板子功耗) | 静态功耗 | - | - | |
休眠功耗 | - | - | ||
LVDS 电源供电输出电流(2*3Pin 排针) | 3.3V工作电流 | 0.8A | ||
5V 工作电流 | 0.8A | |||
12V 工作电流 | 0.8A | |||
USB 接口 5V 输出总电流 | ||||
12V 输出电流 | 2A | |||
3.3V 总输出电流不超过 3A；
5V 总输出电流不超过 3A；
LVDS 背光输出电流不能超过 1.5A;
12V 供电输入，在保证最小电流 3A 的基础上，随着外设用电设备功率总和增加，而相应增加；
4G 模块 PCIE 接口为 3.8V 供电
技术服务
定昌电子为RK3576嵌入式主板（DC_MOB576A）提供全方位技术支持与定制化服务，助力用户快速落地项目：
1、开发支持：提供 Android 14 系统源代码示例、API 开发文档、驱动工具、系统固件的名号，支持 PC/U 盘 / TF 卡系统升级。提供底板PCB原理图、核心板引脚定义、RK3576 Datasheet，协助，缩短硬件设计周期；
2、定制服务：可根据用户需求进行系统优化、接口扩展、算法适配（场景视觉与语音算法模型预装可选）。
3、技术保障：专业工程师团队提供一对一技术咨询，解决硬件调试、软件开发过程中的问题。
4、售后支持：提供产品质量保障与长期维护服务，提供WIKI学习教程可查询技术资料与最新固件。
