RK3576金手指核心板是定昌电子旗下的主要面向AIoT开发领域全自主研发的智能开发模组，型号为DC_C576，采用标准MXM3.0 314P金手指接口，具备丰富的引脚资源，支持多种外设扩展，基于瑞芯微新一代 RK3576八核处理器，集成6TOPS AI算力NPU，为AIoT边缘计算、智能终端、多媒体显示等场景提供了一站式硬件解决方案，可做RK3588的性价比替代。

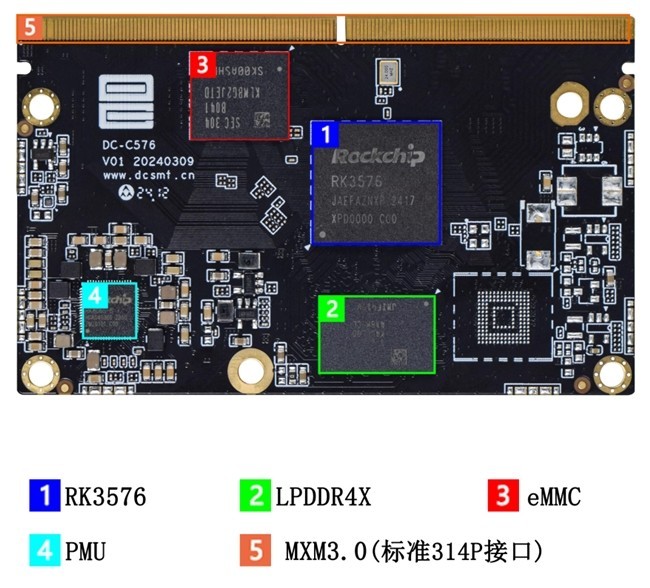

核心板特性
高性能采用RK3576八核处理器（4×Cortex-A72 + 4×Cortex-A53），内置独立的NPU，最高6TOPSAI加速算力，支持 INT4/INT8/INT16/FP16/BF16/TF32 混合操作，适用于高并发AI推理与复杂算法部署，嵌入式3D GPU能满足中端显示设备的图像处理输出效果。

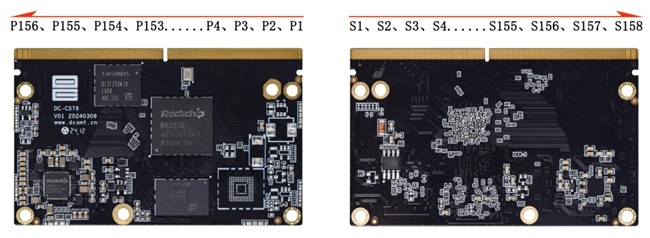

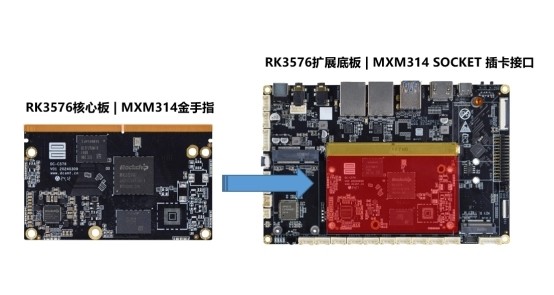

标准MXM314P金手指接口，能引出大部分的硬件扩展资源，支持多路MIPI-CSI/DSI、HDMI输出、USB3.0、PCIe、千兆以太网等，轻松扩展5G/WiFi、摄像头、显示屏等外设。
搭载LPDDR4X内存，最高支持16GB+128GB eMMC，保障系统流畅运行与数据存储需求
已适配Android 14与Debian 12系统，提供完整SDK与开发支持，支持主流AI框架与视觉算法部署，助力客户快速实现产品化
DC-C576 RK3576金手指核心板硬件特性参数总结表
规格参数 | 详细说明 |
CPU | 瑞芯微 RK3576，4x Cortex-A72 核心 @ 2.2GHz，4x Cortex-A55 核心 @ 1.8GHz |
GPU | ARM Mali-G52 MC2，支持 OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 |
NPU | 6 TOPS，支持 INT4/INT8/INT16/FP16 混合运算 |
视频编解码 | H.264 / H.265 / VP9 解码，最高 4K@60fps |
内存 | 4GB / 8GB / 16GB LPDDR4X |
存储 | 32GB / 64GB / 128GB eMMC，支持 SDMMC 扩展 |
电源输入 | DC 12V |
网络 | 2x 千兆以太网 (GMAC0, GMAC1) |
显示输出 | 1x HDMI 输出 |
音频 | 多通道 I2S，2x SPDIF（输入和输出），2×PDM，2xSAI |
摄像头 | 5xMIPI CSI 接口 (可配置为 1x 4通道 + 2x 2通道，5×MIPI D-PHY CSI RX) |
USB | 1x USB3.1 OTG，1x USB3.1 Host，4 x USB2.0 Host/OTG |
扩展接口 | 2x PCIe 2.0 (x1通道)，7xUART，1x CAN，6x I2C，1x SPI，多路 PWM，1x8通道 ADC，多GPIO |
连接器 | 1x MXM 3.0 标准 314-pin 金手指连接器 |
应用领域 | 智能网关、工业控制、边缘计算、AI 视觉设备、嵌入式显示设备等 |
应用场景
面向大算力边缘计算盒子，工业AIoT物联，HMI人机交互上位机，智能安防AI监控应用开发、智能NVR设备、多媒体高清设备、智慧大屏8K商用数字标牌，广告播放设备开发等商业及工业场景开发。

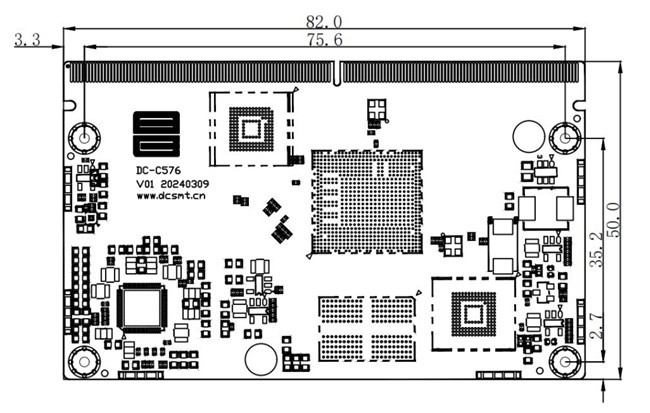

尺寸规格
主板尺寸： 82*50*4.8mm
主板高度： 正面≤3.5mm，背面≤1.5mm
PCB 层数： 8 层
PCB 尺寸： 82*50*1.2mm
PCB 颜色： 黑色
PCB 工艺： 沉金
螺丝孔径： φ3.2mm*4
电气参数
电源名称 | 类型 | 最小电压 | 标称值 | 最大电压 |
电源输入 (底板必须提供) | ||||
VCC12V_DCIN | 主输入 | 11.5V | 12.0V | 12.5V |
I/O 接口电源 | ||||
VCCIO_3V3_S0 | I/O 电源 | 3.2V | 3.3V | 3.4V |
VCCIO_1V8_S0 | I/O 电源 | 1.75V | 1.8V | 1.85V |
电源输出 | ||||
VCC_3V3_S0 | 数字电源 | 3.2V | 3.3V | 3.4V |
VCCA_3V3_S0 | 模拟电源 | 3.2V | 3.3V | 3.4V |
VCC_1V8_S0 | 数字电源 | 1.75V | 1.8V | 1.85V |
VCC_3V3_S3 | 常开电源 | 3.2V | 3.3V | 3.4V |
VCC_1V8_S3 | 常开电源 | 1.75V | 1.8V | 1.85V |
提供专属的技术支持工程师团队协助二次开发、解决异常问题等
提供产品规格书与引脚定义表，以及硬件设计指南、扩展底板参考原理图 及 PCB设计注意事项等
提供Wiki开发教程知识库
提供Android系统底层驱动、正确编译指南等
