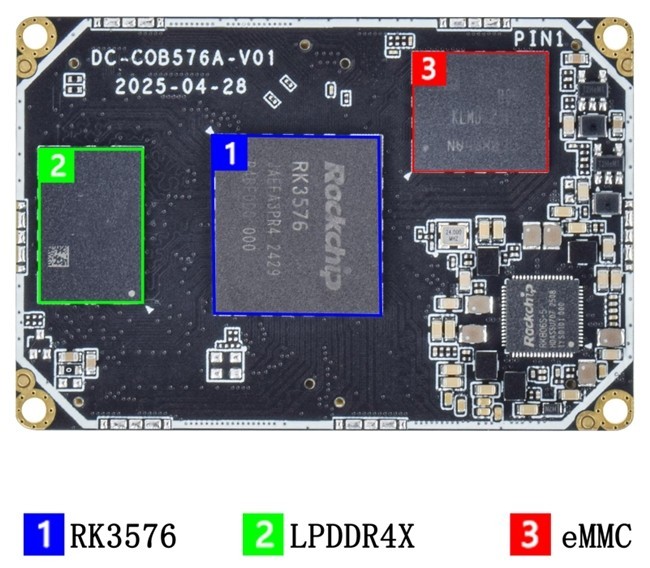

RK3576 B2B核心板（DC_COB576A）是定昌电子推出的基于瑞芯微RK3576芯片研发的高性能、低功耗核心板，采用B2B（板对板）的连接方式。集成了四核Cortex-A72和四核Cortex-A53八核处理器，配备单独的NEON协处理器，内置6TOPS AI算力NPU和嵌入式3D GPU，在人工智能、边缘计算和多媒体处理等领域表现比较好。

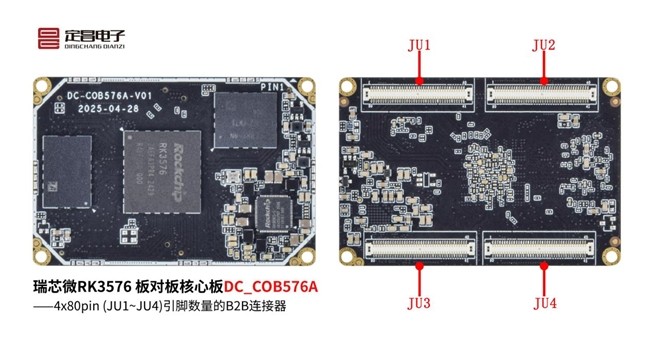

核心板通过4个80pin的B2B连接器（总共320pin）引出RK3576芯片的丰富硬件资源，包括USB 3.0/2.0、多种串行通信接口（RS232/RS485/TTL）、GPIO、I2C、ADC、CAN总线、MIPI CSI摄像头接口、双RJ45以太网口、HDMI输入/输出、LVDS和eDP显示接口等，为各种嵌入式应用提供了丰富的硬件资源支持。
CPU：八核异构架构，包含4个Cortex-A72性能核心（主频最高2.2GHz）和4个Cortex-A53能效核心（主频最高2.0GHz），提供强大的通用计算能力。
NPU：集成6TOPS算力的神经网络处理单元，支持INT4/INT8/INT16/FP16/BF16/TF32多种精度，兼容TensorFlow、PyTorch、Caffe等主流深度学习框架。
GPU：ARM Mali-G52 MC3，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1，提供出色的3D图形渲染能力。
视频解码：支持8K@30fps H.265、4K@120fps H.265和4K@60fps H.264视频解码。
视频编码：支持4K@60fps H.265/H.264视频编码。
ISP：集成16M像素ISP，支持HDR、3A（AE/AF/AWB）、CAC、3DNR和2DNR等图像处理技术。
应用场景
广泛应用在AI边缘计算、工业控制与制造、智能显示设备、智能安防、高端IPC、智能NVR、物联网网关、AIoT算法平台开发等场景开发。
模块逻辑

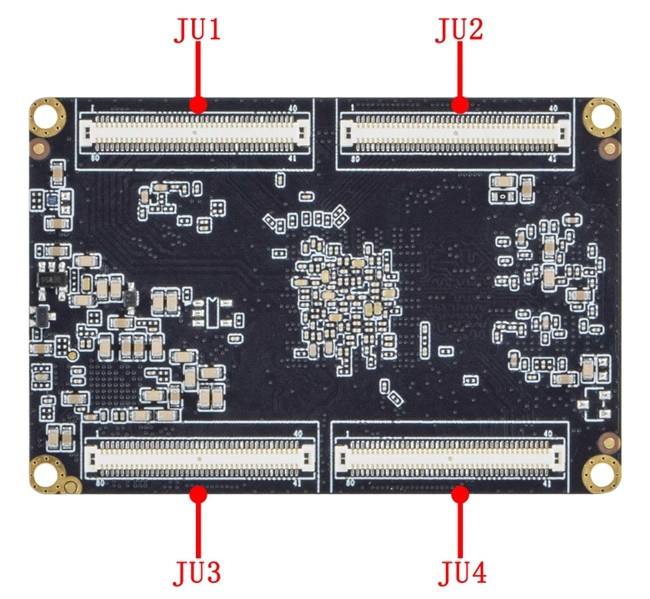

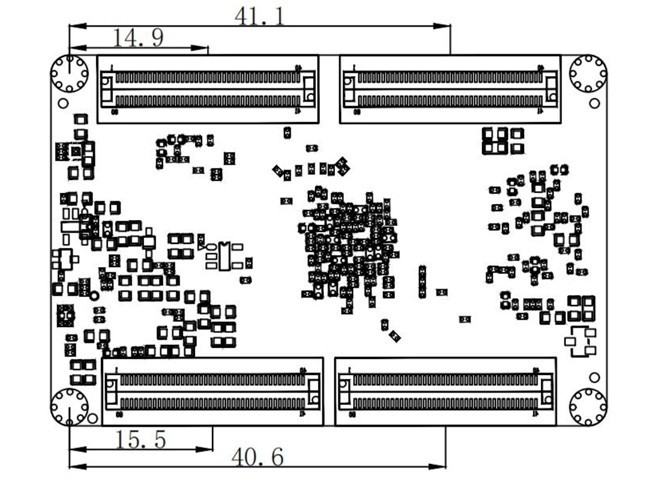

DC-COB576A采用4个80pin B2B连接器，总引脚数达320pin，间距0.5mm，合高4.0mm，确保连接稳定性和信号完整性。接口分配逻辑：
JU1接口：主要负责高速接口，包括PCIe、USB 3.0、SDMMC、SAI2音频和UART4等。
JU2接口：集成通信接口，如SPI3、GMAC以太网、I2C和UART等。
JU3接口：提供电源管理、HDMI输出、MIPI CSI等多媒体功能。
JU4接口：包含USB 3.0 OTG、DisplayPort、MIPI DSI等显示和高速数据接口。
硬件参数规格表
DC-COB576A RK3576 B2B核心板硬件特性总结表
类别 | 项目 | 规格说明 |
显示输出 | MIPI DSI | 1x MIPI DSI TX (4 Lane) |
HDMI | 1x HDMI TX (支持 CEC, HPD, DDC) | |
DisplayPort | 1x DP TX (复用自USB3.1 OTG接口) | |
摄像头输入 | MIPI CSI | 4x MIPI CSI-RX： |
高速接口 | PCIe | 2x PCIe |
USB 3.1 | 1x USB 3.1 OTG (支持 SuperSpeed) | |
USB 2.0 | 4x USB 2.0 | |
UFS | 1x UFS (2 Lane) | |
网络 | GMAC | 2x 千兆以太网 (GMAC0, GMAC1) |
CAN | 1x CAN FD | |
音频 | I2S/SAI | 3x I2S/SAI |
SPDIF | 1x SPDIF TX + 1x SPDIF RX | |
存储与扩展 | eMMC | 板载 eMMC 5.1 |
SDIO | 2x SDIO (SDMMC0, SDMMC1) | |
SPI | 1x SPI (SPI3) | |
I2C | 6x I2C | |
UART | 7x UART | |
PWM | 2x PWM | |
ADC | 1x SARADC (8通道) | |
电源与系统 | 电源输入 | 5V DC-IN |
其他功能 | GPIO | 大量多功能GPIO (支持1.8V/3.3V电平域) |
指示灯与背光 | LED控制、LCD背光PWM控制 | |
风扇控制 | 1x FAN_PWREN | |
4G/5G模块支持 | 专用控制引脚 (4G_PWR_EN_H, 4G_5G_RSTn) | |
耳机检测 | HP_DET_L, HP_CTL_H | |
Type-C相关 | 支持DPTX AUX通道控制 |

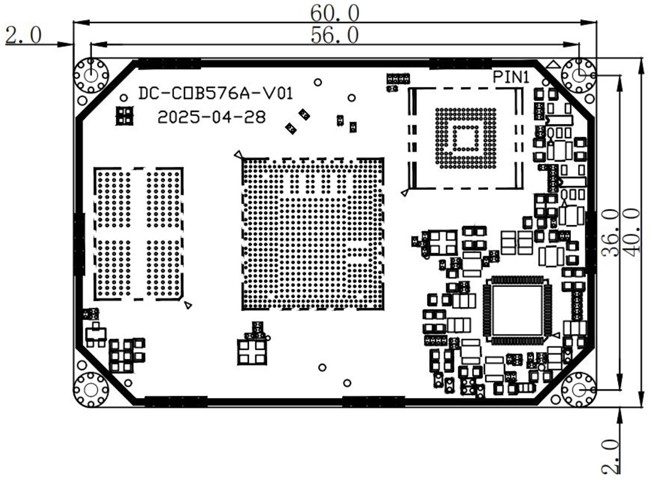

尺寸规格
主板尺寸： 60*40*5.5mm
主板高度： 正面≤1.5mm，背面≤3.5mm
PCB 层数： 8 层
PCB 尺寸： 60*40*1.6mm
PCB 颜色： 黑色
PCB 工艺： 沉金
螺丝孔规格：Φ2.2mm*4
电气特性
电源名称 | 类型 | 最小电压 | 标称电压 | 最大电压 |
VCC5V_DCIN | 电源输入 | 4.75V | 5.0 V | 5.25V |
VCCIO_3V3_SO | IO电源 | 3.2V | 3.3 V | 3.4V |
VCCIO_1V8_SO | IO电源 | 1.75V | 1.8 V | 1.85V |
VDDA_1V2_SO | 模拟电源 | 1.15V | 1.2 V | 1.25V |
VCC_3V3_S0 | 电源输出 | 3.2V | 3.3 V | 3.4V |
VCC_3V3_S3 | 电源输出 | 3.2V | 3.3 V | 3.4V |
VCCA_3V3_SO | 电源输出 | 3.2V | 3.3 V | 3.4V |
VCC_1V8_S3 | 电源输出 | 1.75V | 1.8 V | 1.85V |
技术支持
提供专属的技术支持工程师团队协助二次开发、解决异常问题等
提供产品规格书与引脚定义表，以及硬件设计指南、扩展底板参考原理图 及 PCB设计注意事项等
提供Wiki开发教程知识库
提供Android系统底层驱动、正确编译指南等
