拆机堂：3G Win8平板驰为V89内部解析

    在如今这个平板同质化严重的年代，几乎每个平板给你的感觉都是那么的大同小异，抛开型号不谈，如果不是厂商的LOGO提醒你，笔者这里很负责任的的告诉大家，大多数情况下，你一定会把产品搞错！

    而本期拆机堂为大家带来的拆解产品是拒绝公模、拒绝同质化的Win8商务板驰为V89，该机外观个性有范是我们大家可以一眼看到的，但是机身内部构造有是怎样的呢？下面就随笔者一起走进驰为V89的内部世界，更多的了解该产品内部配置与格局。

    驰为V89延续了上一代的机身风格（驰为V10HD 3G），机身采用双面钢化玻璃与金属边框相结合的设计，触感光滑、圆润，没有金属材质的摩擦感。竖持平板，正上方是一颗200万像素前置摄像头，可用于视频通话与简单的拍照。

驰为V89正面图

驰为V89背面图

    笔者认为该产品时尚的外观还是很令人心动的，纯白色覆盖的机身，玻璃机身，使材质与颜色搭配在一起，质感凸显,使整个机身线条变得硬朗。机身正面和背面相对简洁，没有多余的文字，只是简简单单的把LOGO与品牌型号介绍清楚，给人一种干练的视觉体验。

    但是这个年代不仅仅是看脸的年代，强大的“内在实力”才是人们关注的重点，下面就随笔者一同边拆解边验证驰为V89硬件配置到底如何。

    驰为V89后盖采取的固定方式为：卡扣与螺丝相结合,金属边框端口处为螺丝固定，其他位置采用卡扣固定的方式，这种固定方式与该机外观材质（双面玻璃与金属边框）巧妙的结合在了一起，既保证了机身美观又加深了机器自身的坚固程度。

金属边框顶端被螺丝固定

拆解固定后盖的螺丝

    该机四周金属边框被四颗螺丝所固定，使该机后盖更加坚固的同时金属感更加的强烈，值得一提的是该机固定机身金属条的为“梅花型螺丝”，据笔者观察和该螺丝与固定iphone机身的螺丝相似，可以看出该机在固定机身后盖方面还是下了一定功夫的。

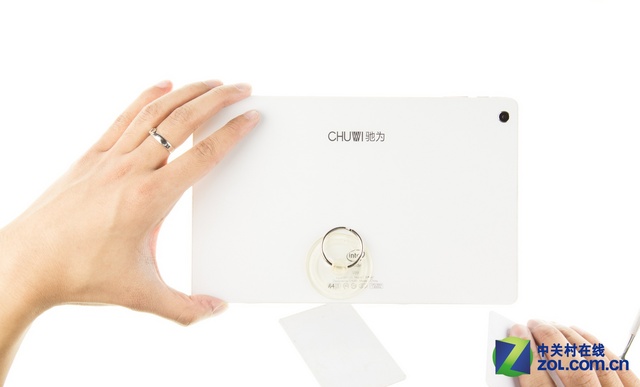

用吸盘将后盖的卡槽设计吸开

用一张薄片将机身与后盖隔开

    将固定后盖的螺丝拆解之后，用吸盘将驰为V89中间吸开一条缝隙，然后用薄片将机身与后盖隔开，使机身与后盖产生一条缝隙，接着沿缝隙将后盖拆解，在这一环节值得注意的是拆解卡扣需要从机器中间开始，因为机器中间是整个机器相对薄弱的部分，边角位置坚固的同时又可能伤及边缘的排线，从而影响机器的正常使用。

    将驰为V89后盖与机身分离，可以对该机背板与该机机身内部所有配件一览无余，从拆开背板我们可以看到机身背板上面被石墨所覆盖，而石墨所覆盖的地方为主板与电池大多数位置，笔者认为该设计可以达到为主板与电池散热的效果。

拆解开后盖的驰为V89

驰为V89背壳

    从该机内部我们也能看到，该机在主板芯片较为聚集的位置又加贴一块石墨，进一步针对了在处理器等芯片使用时间过长之后出现的过热现象，除此之外左上角为另外一块覆盖区域，该区域为外置扬声器排线与天线相连的的位置，该设计即固定了排线又有效的加大了散热效果。

驰为V89内部设计

拆解音腔扬声器

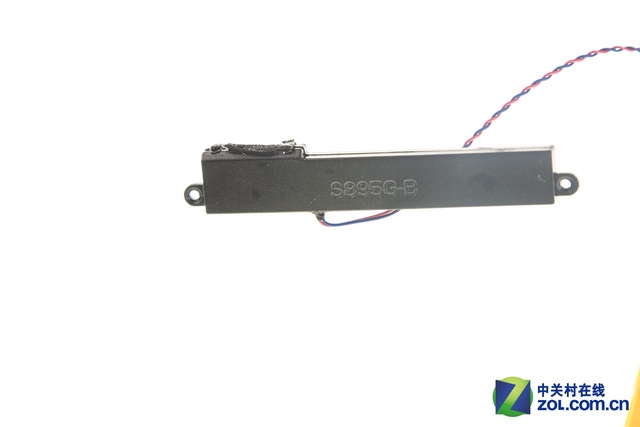

拆解开的扬声器

    驰为V89采用双音腔扬声器分别在机器的两端，我们目前拆解的是位于前置摄像头附近的音腔扬声器。我们从上图可以看到，该扬声器在在个头方面是很突出的，想必在音质表现方面也不会很差，事实也证明是这样的，笔者在对该机试听的时候该扬声器表现出了不俗的功效。

    我们开始拆解前置200万摄像头，该摄像头通过排线与主板相连，摄像头被安置在定制的卡槽内，用泡沫胶水将其固定在机身，该设计可谓一举两得，既固定了摄像头又保护了摄像头，使该摄像头被挤压的几率大大的缩小。

拆解前置摄像头排线

拆解驰为V89后置摄像头

    众所周知，在Windows平板之中摄像头并不能成为产品的重点，但是该机并没有放弃摄像头方面的配置，驰为V89前置采用200万摄像头后置采用500万摄像头，而该机后置摄像头采用美国OV摄像头芯片，成像效果相对出色，色彩方面变得丰富。从而在细节处理方面变得高质高效。

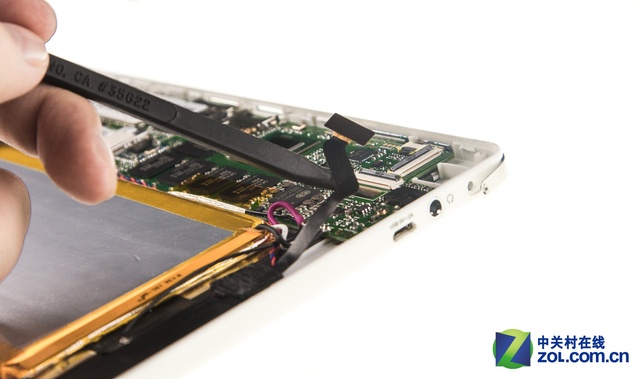

拆解与主板相连的屏幕排线

拆解驰为V89麦克风

    通过拆解外置扬声器、摄像头与排线，我们发现，驰为在固定与设计方面都比较有想法，无论从摄像头的泡沫胶设计，还是排线与麦克风的卡扣设计与固体胶水固定的双重保护，这种“双保险”使机器契合度更加高，防摔性能上又有一定的提升。

    将与主板相连的排线拆解之后，我们就可以拆解主板了，主板呈长条形，占据在机器的上方，被三颗螺丝固定，我们将螺丝拆解完毕，用撬棒从主板中部翘起，将主板与机身分离。

拆解驰为V89主板

撬棒将主板翘起

    将主板翘起之后露出驰为V89侧键主板与侧位键，该机侧位的关机键与音量键呈一体设计，并采取与机身卡扣相连，使侧位键与机器的契合度变得更高，侧位键金属光泽浓重，但是笔者将侧键取下之后发现并不是金属材质，笔者认为，这一设计是为了保证金属边框的完整性的同时又尽可能的减少机身的重量，是机身更加美观，机身重量更加适中。

驰为V89侧键金属光泽浓重

拆解开的驰为V89侧键

    通过我们由外到内的拆解过程中我们发现驰为V89在固定内部部件方面并没有用过多的螺丝固定，而是采用卡槽与胶水的结合，这种设计在某种程度上降低了机身的重量，但是在机身坚固程度上显得就不是那么尽如人意了，正所谓“有得必有失”，想必这一点也是在驰为的意料之中吧。

    驰为V89电池与主板通过锡焊相连，电池的固定方式则为胶质固定，我们拆解电池的时候，需要将主板平放在电池上，用塑料薄片沿中间缝隙一点点将机器与电池分离，这种拆解方式能让我们避免拆解时因为用力不均而致使主板与电池意外分离而影响机器的使用。

拆解驰为V89电池

拆解开的主板与电池

    驰为V89由于扬声器、麦克风与电池都是被焊锡工艺所固定，所以笔者这里并没有将它们分解开，焊锡技术相对成熟，应用范围也是比较广泛，连接度上比较坚固。

驰为V89电池

驰为V89电池

    从上图我们可以看到驰为V89的电池个头较大，该电池几乎贯穿了整个平板电脑，采用6400毫安聚合物锂电池，从电池标注我们可以得到输出电压为3.7V。

    之前笔者做过电池续航的试验，将该机的屏幕亮度调至50%声音调至30%，WiFi开启、蓝牙关闭，进行了连续视频播放测试，结果证明该机能够维持7个小时左右的连续视频播放时间，可以看出该机的大块电池还是很给力的。

    驰为V89拆解已经进行到尾声了，接下来我们就来分析和了解一下驰为V89主板构造及一些重要的芯片。

    从处理器谈起，该机采用的处理器为Intel Atom Z3735F，该处理器属于Bay trail-T系列中的一款，该系列中后缀为5结尾的为增强了图像性能后发布的版本。Z3735F属于Z3735系列中的中端产品，相比Z3735D削减了一部分针脚，缺失的是一些扩展能力，但是对其性能影响不大。

驰为V89处理器

CPU-Z测试结果

    驰为V89采用的为东芝THGBMBG9D8KBAIG 64GB存储，该芯片采用eMMC技术，最高能达到150M/S读写速度，东芝（Toshiba）是日本最大的半导体制造商，在存储制造工艺上相对成熟，芯片传输过程更加传输稳定、高效。

驰为V89存储芯片

驰为V89内存芯片

    该机内存为2GB，采用海力士（SK hynix）H5TC4G63AFR 芯片，该厂商为专业的储存器制造商，技术颇为成熟，而H5TC4G63AFR这款芯片应用也相对广泛，目前很多平板制造厂商都在用该芯片。该芯片在某种意义上可以称为主流芯片。

驰为V89电池IC

    驰为V89电源IC为AXP288 E7004BA，其作用是电源靠它来调整输出电压电流的稳定性，而该芯片是X-powers（芯智汇）联合Intel共同为多核系统设计的一款高效高集成的电源IC，其稳定性颇为出色，更加适合intel芯平板使用。

    驰为V89采用三星Retina视网膜屏，254PPI,8.9寸的屏幕分辨率达到了1920×1200全高清级别，画面方面细腻，逼真。

驰为V89视频播放图

拆解驰为V89固定内屏的卡扣

    驰为V89屏幕采用内屏与外屏的设计，该机内屏被卡扣固定与胶水所固定。需将螺丝拆解之后才可以进行下一步操作，固定内屏卡扣为可拆卸设计，精致与人性化设计是从这个卡槽中能够看到的。

用薄片插入缝隙

拆机全家福

    通过一系列的拆解，笔者这里对驰为V89有了一个大致的了解：

    优点：

    采用IntelAtom Z3735F 64位处理器

    海力士（SK hynix）H5TC4G63AFR 芯片，2GB DDR3内存，64bit内存位宽 对比32bit产品性能翻倍

    东芝THGBMBG9D8KBAIG eMMC 64GB闪存最高能达到150M/S读写速度

    AXP288 E7004BA电源IC

    机身为钢化玻璃与金属材质设计，触感光滑、圆润

    轻薄设计，机身厚度为8mm

    驰为V89机身重量为369g

    缺点：

    机身采用钢化玻璃设计，如不慎摔落，破碎几率变大

    机身固定多为卡槽设计，抗摔性一般

    机身无屏幕保护架

    无Win键位

    驰为作为深耕数码行业十年的品牌，近期主打的英特尔芯系列的win8平板也相当有”情怀“。全系列采用的是双面玻璃的外观设计，杜绝公模。经过多方面的测试与体验反馈，这款10月底上市的V89 win8平板升级到64G的存储空间，其运行win8系统的稳定性和速度体验，是其他低配win8平板不能达到的。这款产品主打”双64“的概念定制（64位处理器+64G存储空间），力求从便携意义上去诠释“平板跨越超极本的时代”。
