不止一块主板？ 拆谷歌新标杆Nexus 9

    自新iPad Air 2和iPad mini 3发布以来，人们的焦点就完全被苹果所吸引了，而拥有“安卓旗舰型平板”与“谷歌亲儿子”之称的Google Nexus 9却被我们“遗忘”了。抛去来自苹果的压力不提，也许是因为Nexus 9没有在大陆上市，所以它的热度并没有想象中那么高。

    国内买不到真机并不影响我们去了解它，本期拆机堂就为大家带来Nexus 9的拆机解析，全面讲解它的内部构造，一起来看Nexus 9的内部是否像外观那样：一切看上去都那么美。

拆机堂本期看点：

1、由HTC代工的Nexus 9还可保持旗舰品质么？

2、拆解过程虽然很轻松，但遇到了一个小瑕疵；

3、带你看看iPad Air2上没有的NFC天线到底长啥样？

3、搭载64位Tegra K1处理器主板各芯片详解；

4、Nexus 9“不止一块主板”，还有两块位于顶部。

Nexus 9正面照（图片来自iFixit）

Nexus 9背面照（图片来自iFixit）

    从正反面看，Nexus 9保持了前几代的设计风格，给人以舒服的感觉。在机身背部我们发现了HTC的LOGO，没错，Nexus 9是谷歌与HTC公司合作生产的。

    我们都知道，Nexus 7的两代产品谷歌都是与华硕合作的，而Nexus 10则是与三星公司合作。在Nexus系列产品中，谷歌换合作伙伴的速度之快，的确出乎意料。但据消息人士称，谷歌之所以喜欢不断地变换其硬件合作伙伴对象，是因为这样可以避免任何一家制造商成为垄断者。

   但HTC已经很长时间没有涉足平板行业了，它能够将Nexus 9再次打造成安卓旗舰平板么？让我们边拆解边给出答案。

    下面，Nexus 9拆机之旅正式开始。我们将从后壳入手，逐步向内拆解，并分析所有遇到的芯片与零部件，从拆机的角度为大家讲解，Nexus 9到底够不够旗舰。

本页看点：

1、告别胶粘，Nexus 9背壳采用卡扣式固定，简单易拆解；

2、由于小失误，后置摄像头被生生分离。

·拆解背壳

Nexus 9背壳采用卡扣式固定，因此十分好拆（图片来自iFixit）

    由于没有采用常见的胶粘固定方式，Nexus 9的背壳十分轻松即可卸下，无需任何工具，手工掰开即可。掀起平板，我们就看到了内部全貌。

掀起背壳后的内部全貌（图片来自iFixit）

    掀起后壳后，我们看到了一块印有“HTC”LOGO的大电池，电池上侧和下侧都是PCB主板，而两边则多排线。我们还注意到，后壳上还粘有一个黑色的胶布，里面“藏着什么”？稍后为大家揭秘。

后置摄像头被连带着拔下来了（图片来自iFixit）

    由于掰开背壳时速度过快，因此后置摄像头连着排线被一齐拔下来了，好在排线比较短且比较结实。如果要插回排线，就需要卸下主板了。

·分离后置摄像头


800万像素后置摄像头全貌（图片来自iFixit）

    后置摄像头固定在背壳的卡槽内，稍微用些力即可拔出。Nexus 9后置摄像头采用了800像素、F/2.4光圈、29.2毫米焦距(等效于35毫米)，自带LED闪光灯，支持自动对焦，但是没有OIS光学防抖，搜了下发现HTC Desire 610中端机上用的也是它。

    我们注意到一个细节，即iPad Air 2的后置摄像头也是800万像素，平板产业中的大牌厂商同时提高了摄像头的像素，也许是巧合，也许是未来平板电脑转型的又一筹码。当然，这绝对是一个好现象，像素的提升将带给平板更好的体验感，而平板电脑拍照功能的提高，必定会受到用户的更加亲睐。

    上一页，我们打开了Nexus 9的后壳，本页我们继续“深挖”。

本页看点：

1、差点错过的NFC天线露真容，薄薄的一小片；

2、6700mAh、3.8V、25.46Wh电池与背壳用胶水相粘，拆解不易；

3、分离小巧的前置摄像头，160万像素、支持720P拍照。

·NFC天线显真容

在后壳上有一块黑色胶带，下面就“藏着”NFC天线（图片来自iFixit）

撤去胶布就可看到NFC天线的真容了（图片来自iFixit）

    如果不仔细看，背壳上的黑色胶布很容易就被忽略了。撕下胶布，NFC天线就显露出来了，它由绕线/印刷/蚀刻工艺制作的电路线圈与抗干扰能力的铁氧体材料组成。该薄片十分脆弱，取下来后要好好的保存。

·拆扁平电池片

用撬棒轻轻撬起电池，将其与背板分离（图片来自iFixit）


Nexus 9电池参数6700mAh、3.8V、25.46Wh（图片来自iFixit）

    拆到电池终于碰到了胶水，有胶水的地方就比较难拆。首先，用撬棒慢慢深入电池下方，不要急于向上撬，而是缓慢的向左右滑动，待电池与背壳分离差不多了再向上用力，最终拆下电池。

    Nexus 9的电池上印了一个大大的HTC，在下方注明了参数：6700mAh、3.8V、25.46Wh，其较iPad Air 2的7340mAh容量稍小，而且体积也稍小一些。

·剥离前置摄像头


160万像素前置摄像头（图片来自iFixit）

    Nexus 9的前置摄像头像素为160万像素，F/2.4光圈，支持720p拍照。上方面标注有3BF105P1 Y1428A1.0的编号，从排线的质感看HTC在细节做的很是不错，并不显得粗糙。

    拆下这些零件后，我们即将看到搭载64位Tegra K1处理器的主板了，下页我们会详细为大家解读主板上的所有芯片。

·本页看点

1、少见的一大片电磁屏蔽铜片；

‍

2、拆解位于主板上方的天线PCB板；

3、正反面都有芯片的Nexus 9主板解析。

·去掉电磁屏蔽“罩”

掀起位于主板上方的电子屏蔽铜片（图片来自iFixit）

    在Nexus 9中发现了少见的铜质电子屏蔽片，它位于主板上方。该屏蔽片主要为了隔离主板与NFC芯片，具有很好的抗干扰能力。

·取下电线板


取下主板上方的电线板（图片来自iFixit）

    位于Nexus 9主板上方还有一块电线板，上面搭载WIFI天线，而主板与天线板分开设计，也许是考虑到了功能和成本等问题。

·布满金属屏蔽罩的主板

布满金属屏蔽罩的Nexus 9主板（图片来自iFixit）

    主板芯片上之所以覆盖如此之多的屏蔽罩，一个是为了防止芯片间的相互干扰，另一个更为重要的作用，就是为了防止芯片的辐射干扰到NFC天线。

·卸除屏蔽罩，芯片见真容

主板正面图（图片来自iFixit）

主板正面芯片注释：

红色：NVIDIA Tegra K1 64位双核处理器(编号T4K885 01P TD590D-A3)

    Nexus 9采用了NVIDIA公司的Tegra K1处理器，它基于64位ARM v8架构的双核丹佛CPU核心，最高主频可达2.5GHz。这款处理器采用了英伟达的开普勒架构GPU，配备了192个CUDA核心，在图形显示方面的性能非常强大，支持基于DirectX 11.1的虚幻4游戏引擎，能让移动设备实现PC级的游戏特效。

橙色：尔必达/美光FA164A2MA 2GB内存

    该内存公司原为日本尔必达，后被美国美光科技并购，强强联合后，其产品更加优秀。本次Nexus 9采用了2G内存，对性能有了不小的提升。毕竟现在配备2G内存的平板还在少数，因此Nexus 9在运行速度和流畅度上绝对超过多少的安卓平板。

黄色：三星KLMAG2GEAC 16GB eMMC嵌入式闪存

    内置储存又叫闪存，它决定着你的机子能存储多少的图片、视频和应用。Nexus 9有16G和32G两个存储版本，虽然没有像苹果128G那样的大容量版本，但16G/32G足够用了。

绿色：博通BCM4354XKUBG MIMO 5G Wi-Fi 802.11ac/Bluetooth 4.0/FM无线模块

    绿色框内的芯片集成了WiFi、蓝牙和FM模块。我们注意到，Nexus 9的WiFi模块采用了802.11ac技术标准式，它是第五代WIFI标准，相对于之前我们普遍见到的b/g/n标准，在速度上有了显著地提高。

蓝色：德州仪器TI47CFP91 T65913B3D9

粉色：20795P1 KML1G TD1431 402391 1W

    蓝色框内和粉色框内的芯片暂时未查到其具体功能。

主板背面图（图片来自iFixit）

主板背面芯片注释：

黑色：博通的BCM4752 GNSS导航芯片，支持GPS、GLONASS、QZSS(准天顶卫星系统)、SBAS(基于卫星的增强系统)

    该芯片为导航芯片，支持GPS等卫星定位系统，也就证明Nexus 9能够使用导航功能、定位功能和指南针功能。而且带着3G版本的Nexus 9，即可随时进行定位导航服务了。

    主板及上面的主要芯片介绍完毕，我们再来看Nexus 9的底部，在这里还有两个小主板。

本页看点：

1、两个小主板是什么？

2、扬声器略显粗糙。

·耳机和USB接口板

拆下Nexus 9底部的耳机和USB接口板（图片来自iFixit）

耳机和USB接口板全貌（图片来自iFixit）

    拆下位于底部的耳机和USB接口板，从上图中看到左侧的为USB接口，右侧的为3.5mm耳机接口。板子设计很简单，没有多余的排线。从板上还能清楚的看到其出厂日期：2014-07-21。

·功能众多的小主板

拆下与电动马达链接的主板（图片来自iFixit）

集成了众多功能的小型主板图（图片来自iFixit）

    这一主板的功能比较多。从拆解图中看出它与振动马达相连，因此也是马达的供电板。此外，位于Nexus 9底部的双扬声器也与该板进行连接。在排线上，我们发现了一个小芯片，即红色框内，是Asahi Kasei AK8963三轴电子罗盘，但通过长长的排线和其他部分隔离开了，可能是为了防止电磁干扰。

·扬声器和震动马达


双扬声器正反面图（图片来自iFixit）


振动马达图（图片来自iFixit）

    两个小主板分离后，即可拆下嵌进背壳的双扬声器和振动马达。我们看到扬声器比较小也比较简单，可见Nexus 9并没有在音质上下太大的功夫。

    振动马达则需要用小刀才可撬出来。其作用也顾名思义，即给机身带来震动的效果。比如触摸屏幕时、玩游戏时都可有振动马达的参与，不过它也着实比较费电。

    拆了电池、主板和一系列零部件后，最后到了屏幕。iFixit网站更是给出了“Nexus 9的屏幕拆解难度不亚于微软Surface Pro一代”的评价。下面让我们看看，Nexus 9的屏幕到底有多难拆吧。


热敷前面板，擦入撬片（图片来自iFixit）

待胶水全部溶化后，分离屏幕与背部支架（图片来自iFixit）

    Nexus 9的屏幕也采用了胶粘的方式，因此拆下来时分的辛苦。并且我们发现，屏幕和前面板是全部贴合在一起的，无法分离，如果要强行分离，恐怕液晶屏也就坏了。所以，只能拆到屏幕分离罢手了。

显露屏幕控制芯片（图片来自iFixit）

    位于液晶屏的下方是一条电路排线板，上面有接口和控制芯片。下面为大家一一解读：

橘色框：C54B M46956 422（功能未知）

红色框：Synaptics S7504B 43210570触控屏主控

    Synaptics公司大家都比较熟悉了，多数笔记本电脑上的触控面板，都采用该公司的技术。而本次Nexus 9也用了同样触摸技术，可见其对平板触控效果的重视。Synaptics公司触控技术的加入，势必会令Nexus 9的用户体验感更加强大。

    最后来看下全家福：

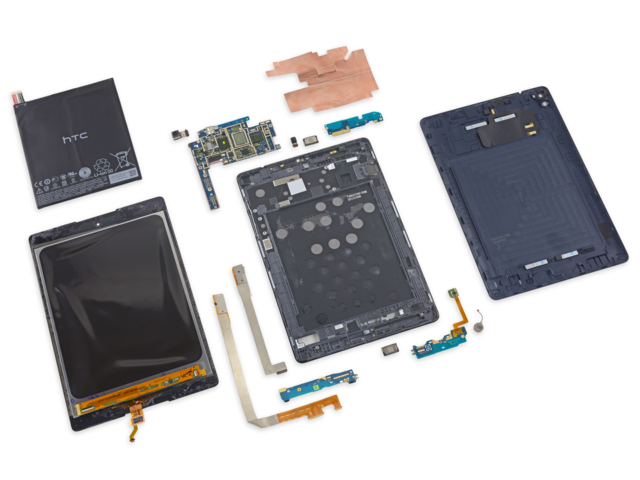

Nexus 9全家福（图片来自iFixit）

    在“全家福”中我们看到，与多数平板不同的是Nexus 9的主框架分为了三部分，屏幕部分、芯片框架部分和后壳部分，比多数的平板多了一个框架。一般情况下背壳和主板框架是相连的，但Nexus 9却将它们分离了，虽然在厚度上有些影响，但在抗干扰性和牢固性上有了很大的提升。

    HTC Nexus 9的拆解难度被国外拆机网站iFixit定为3（10为最易），比iPad Air 2的难度2稍微容易了些。但笔者看来，除了屏幕部分，其余零件尤其是背壳都十分的易于拆卸。拆机堂认为，背壳采用卡扣式而非胶粘式与前面板相连，不但易于拆解，易于更换零件，还能节省成本。

Nexus 9拆机总结：

优点：

·后壳采用卡扣式，方便拆解与装回；

·整机采用三框架结构，增加牢固性和抗干扰性；

·NFC天线以铜片覆盖，保护性好。

缺点：

·电池比较薄，分离时有些困难；

·屏幕采用胶粘式，拆解不易；

·屏幕前面板与液晶面板相粘，无法拆除。
