本期的“拆机堂”又给大家带来了新鲜玩意儿，这次我们不拆iPad，也不拆那些普通的平板，而是将一台儿童平板大卸八块。目的在于：探秘儿童平板的安全性在其内部是如何体现的？揭秘儿童平板到底是否真的像宣传的那样安全、无毒？
现在越来越多的80后，乃至90后的新妈妈、新爸爸都在想方设法的让自己的宝宝赢在起跑线上，除了挑选一个好的幼儿园，在家里也需要“全面武装”。因此，儿童平板的销量便一路飙红了。既然是儿童平板，那么在安全性上就一定要过硬。
今天，我们就以纽曼E3儿童平板为代表，将其全面拆解，给各位看客，各位新爸爸、新妈妈们解读，儿童平板的安全性是否真的名副其实。
首先我们来看看这款儿童平板的外观。正面、背面、侧面都有一定的保护措施，机身整体采用ABS高柔韧新材料外壳，四角加上了硅胶防护材料，使得该平板既对宝宝安全无伤害，又能很好地抗摔防撞。
从包装盒中取出儿童平板

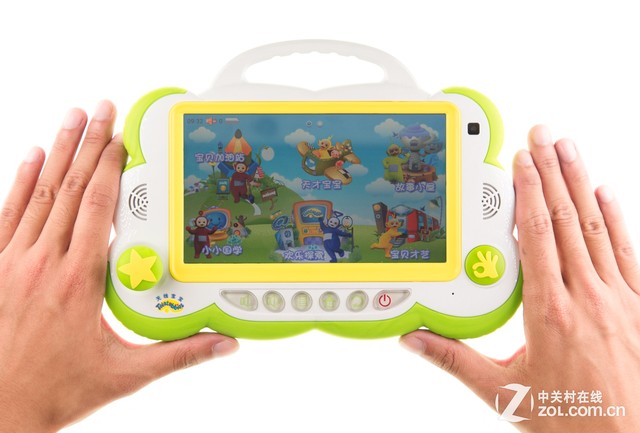

正面展示：边框采用圆弧形设计
背面有12颗螺丝固定，保证了其坚固性
从图中我们看到，该儿童平板设计的很人性化，顶部的手提设计适合宝宝活泼好动的性格，边角似云彩形状的边框设计，美观可爱且有一定的保护性。面板下方是摇杆和按钮，方便宝宝握持与触摸。右上角是前置摄像头，下方两侧为扬声器。而背面的12可螺丝更是显出儿童平板对坚固性和安全性的注重。
了解了外观，下面我们进入本期拆机堂的正题，正式拆开儿童平板，探究其内部的安全性。推荐看点：外层保护壳如何与机身连接？控制摇杆装置的芯片是什么？护耳扬声器长啥样？儿童用的屏幕有何不同？内部电池、芯片的保护措施如何设置？带着这些问题，让我们一起进入下一页吧。
首先，我们从平板的背面入手，用拆机工具中的PH1螺丝刀拆下12颗螺丝。其中，顶部的1颗螺丝较短，下面的11颗螺丝较长，因此能够很好地固定住背壳与背板。在拧螺丝时不用太大力就可拆下，卸下的螺丝建议用一块吸铁石收集，以免在装回时发现螺丝丢失。
先从最上面的螺丝拆起
用PH1螺丝刀即可拆下螺丝
背面共拆下12颗螺丝
此处我们没有找到吸铁石，所以放在了距离工作台较远的地方保存，避免螺丝滚落丢失。拆下螺丝，后盖很轻松的就可以掀起来了，平板的内部构造也全部展现在我们的眼前。
掀起平板的后盖
内部构造一隅
揭开后盖我们看到，多数芯片用屏蔽罩盖着以防止电磁干扰，电池上方粘有塑料泡沫以做缓冲保护之用。从上图看，基本可以肯定，平板的屏幕位于最下方，上面覆盖着电池和主板，因此，我们拆解的顺序是主板、电池、屏幕。
接下来为大家揭晓第一个答案：外壳侧边框的保护套是如何嵌入进机身内部的？是用螺丝固定，还是用后壳卡住？来看下图，我们先从平板顶部的两个保护套拆起。

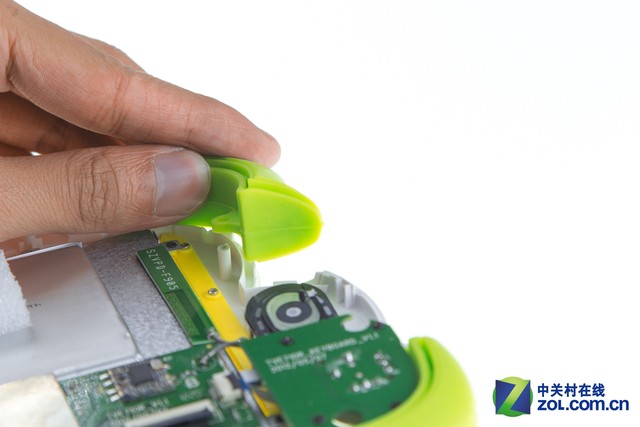

拧下螺丝，拆下顶部的两个保护套
由图中我们看到，顶部的两个保护套分别由1颗螺丝固定，并且从上面的细缝看出，它也是镶嵌在外壳内的，因此有了双重保护，保证了硅胶保护套不会因宝宝的“破坏”而变得松动。拆下后，平板的内部就整洁的展现在我们的面前了，下面我们先详细的看看位于平板下方，摇杆处和按钮处的芯片特写。

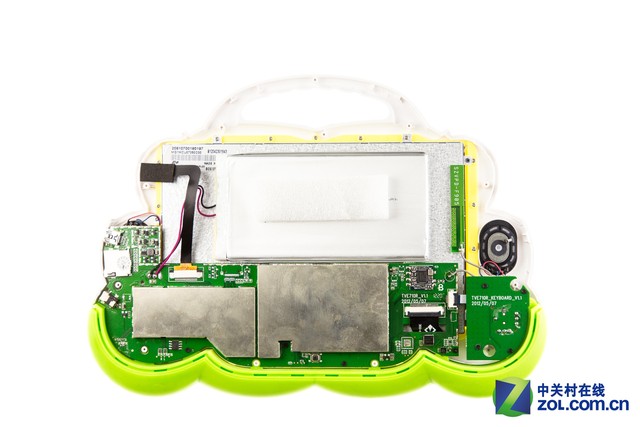

拆下顶部保护套的平板背部全貌

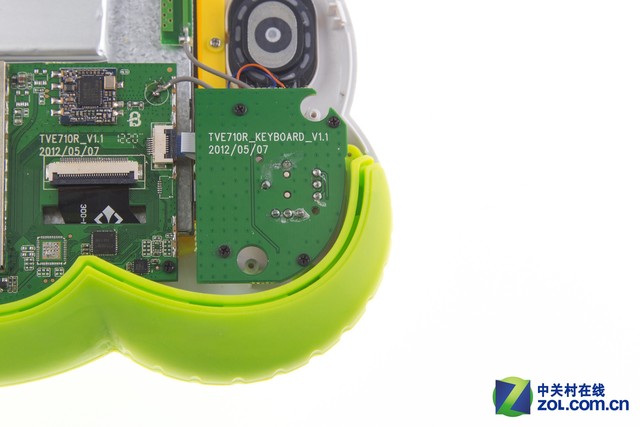

右下角摇杆部分背部图（图一）

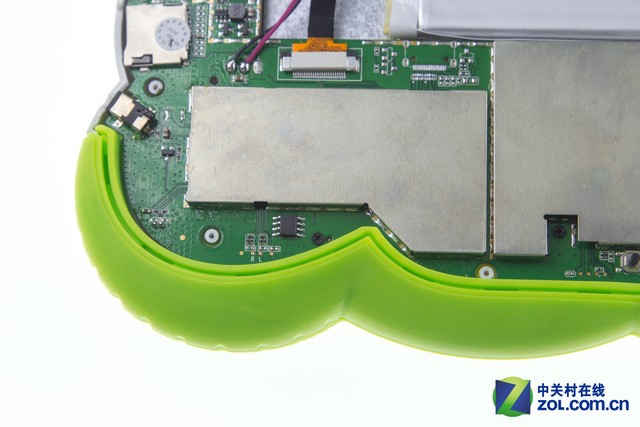

左下角按钮部分背部图（图二）
图一是摇杆芯片背部图，下页我们将详细为大家介绍。从图上我们看出，小主板共有四颗螺丝固定，上面写着生产日期：2012年5月7日，标注很规范，但摇杆芯片的焊点略微有些粗糙。图二是按键部分的芯片样子，被金属屏蔽罩盖在下面，接下来我们也会拆开详细为大家讲解。
终于拆到摇杆部分了，下面我们快进拆机过程。首先轻轻拔出摇杆PCB板的排线，排线与左侧的主板相连，然后用PH000螺丝刀拧下四颗螺丝，接着卸下摇杆上的硅胶皮套，此时整个PCB板就可以拆下了。但要特别注意，该主板与一侧的扬声器相连，由于连接线的焊点不牢固，所以拆除时尽量要轻。
摇杆部分拆解步骤
摇杆部分的拆解全貌
摇杆芯片拆下来了，上面共有五个主要部件。分别是：PCB板、排线、扬声器、摇杆实体和摇杆皮套。一个小小的部件包括了这么多部分，可见目前儿童平板的做工还是很良心的。在板子上，我们并没有发现控制芯片，因此可以推断此PCB板的作用是固定和链接摇杆与扬声器，其主要控制与处理功能则通过排线与平板的大主板进行链接控制。
摇杆部分分析完，我们再来看看该平板唯一的一个摄像头。平板的前置摄像头被粘在屏幕旁边，背部有一个保护垫，虽然起到一定的保护作用，但大部分支撑还是被分担到了排线上，因此在平板受到摔打、磕碰的时候，摄像头很有可能变得松动。
前置摄像头拆解步骤
儿童平板纽曼E3的前置摄像头
由于信息较少，我们并没有找到该摄像头的信息，只能从参数上得知为30万像素。但从拆下来的样子看，它并没有加入更多的功能，而且做工也稍稍有些粗糙。不过作为儿童平板，前置摄像头的作用也许只是给宝宝练习“自拍”用的吧。
前文已经介绍了纽曼E3儿童平板的外观、边框保护设计、摇杆部分拆解和前置摄像头拆解，接下来我们要更深层次的挖掘其内在信息：拆解主板、电池和屏幕，最后为大家详细介绍主板上各个芯片的型号与作用，欢迎继续收看。
小零件基本拆的差不多了，纵观整个平板内部构造，下一步我们就需要将各种连接线拔出，把主板和电池卸下来了。由于电池与主板通过电线焊在了一起，因此我们只能将他们整体拿出，此处要小心电池的连接线，稍有不慎就有可能把焊接点碰断。
拆解屏线步骤
首先，慢慢撬开位于主板右下角的排线，该排线是电容触摸屏的外屏线，具体型号下文将为大家说明。屏线很巧妙的从主板下方“钻过来”，这样的设计令整体空间布局更加简洁与合理。
拆解下方硅胶保护套步骤
接着，拆解位于平板最下方的硅胶保护套，我们共拆下2颗螺丝，同时这2颗螺丝也是固定主板用的。硅胶套拆下来后，整个主板就全部展现在我们的眼前了。不过要想将主板和电池从背壳中剥离，还需要再撬开一些小零件。
撬开疑似天线的长条零件
拆解电池步骤
图中被撬起的长条零件据推断应该是天线装置，该装置用双面胶贴到了屏幕背面。卸下这些链接的小零件后，我们开始将电池慢慢的剥离，电池也是用双面胶与屏幕背面相粘合。到这里，大家一定感觉到了，机子中有很多部件都是用胶固定的，这样一来平板的成本也许降下来了，但对其内部的安全性与稳固性或多或少的会造成一定的影响。
3.7V 4000mAh的电池

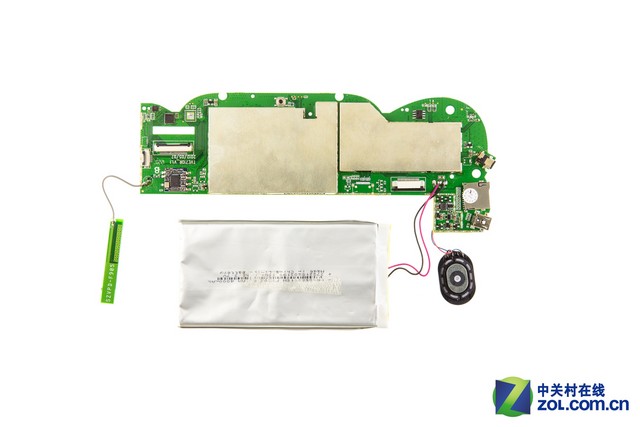

可能是儿童平板外形小的原因，电池也被做的很“袖珍”，但4000mAh的容量还是够用了。从上图看，电池被包装胶纸裹着，两根线连接着主板的电池管理元件。其中，包装胶纸有一些褶皱，看着不太美观，但安全性还是达到了标准。按照以上各步骤的进行，我们已经将电池与主板一起取下了，接下来就是本次拆解的重头戏：详解主板上各个芯片的型号及功能。继续往下看吧。

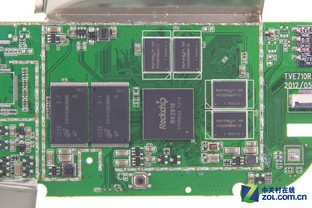

本页将重点介绍纽曼E3儿童平板的内部各芯片，大家将会看到型号为瑞芯微RK2918的CPU，南亚Nanya的内存芯片，镁光的存储器，瑞昱Realtek的网卡和声卡，以及焊接工艺与各接口的详细讲解，而且，大家也会看到由于不慎被戳坏的电池照片。首先，先来看看主板正面和背面的全貌吧。

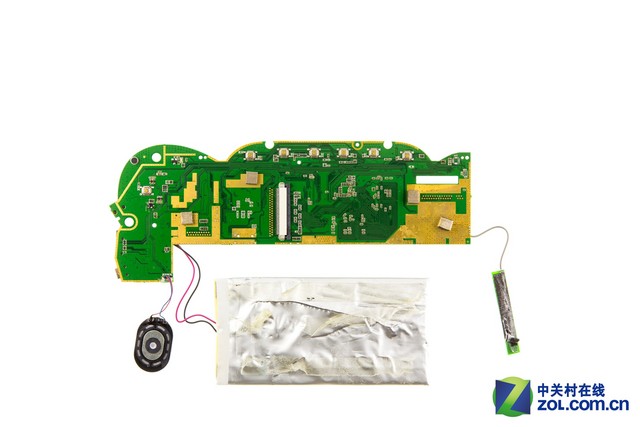

主板背面图以及被拆坏的电池
从正面看，主板左侧为天线设备，右侧有两组线导出，一个链接电池，一个链接扬声器。位于主板上方有两块金属屏蔽罩，为了能保护芯片不受到外接的电磁干扰。从背面看，主板上排有6个按键单元，对应着儿童平板面板下方的六个按键豆，位于左侧处也有一个按键单元，对应于面板右侧的大按键。
平板下方的六个按键豆与右侧的大按键
刚刚大家应该注意到了，电池的背面已经翻开了，这是我们在拆机时不小心将电池划破了，据拆机的同事说当时很危险，电池已经漏液了，“他是在用生命在拆机”，让我们向他致敬。回到正题，电池漏液真的很危险，如果氧化过度会发生爆炸等一系列的危险，因此笔者在此提醒大家，如果发现电池漏液或膨胀，建议立即进行处理，不要再使用了。
主板已经拿下来了，下面撬开金属屏蔽罩，让我们一起来了解下里面芯片的参数吧。

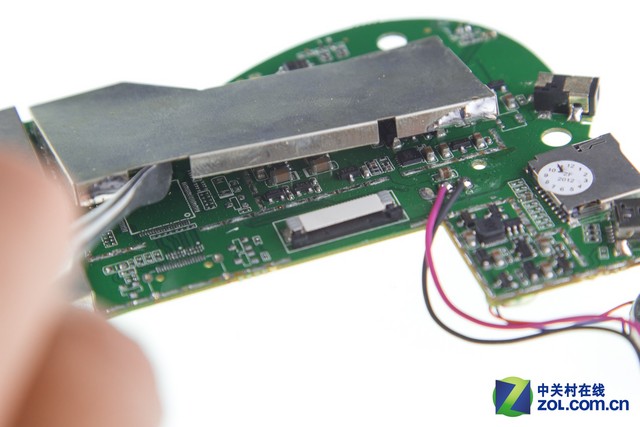

撬起金属屏蔽罩
我们将把主板分为四个部分为大家一一讲解。分别是接口部分，主板核心部分，声卡和电源管理单元，以及网卡和屏线连接口。下一页将精彩为大家呈现。

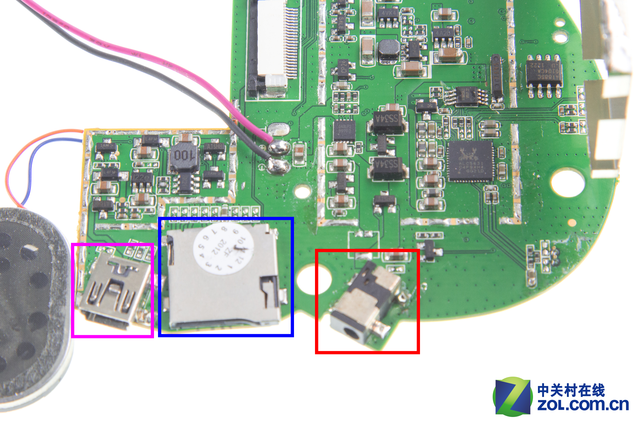

按照上页的顺序我们先从接口部分来介绍，从下图中看粉色框内的接口为Micro USB接口，有传输数据和充电的功能；蓝色框内为TF卡槽，TF卡可以作为平板的外置存储；红色框内为耳机接口。
主板上各接口功能详解

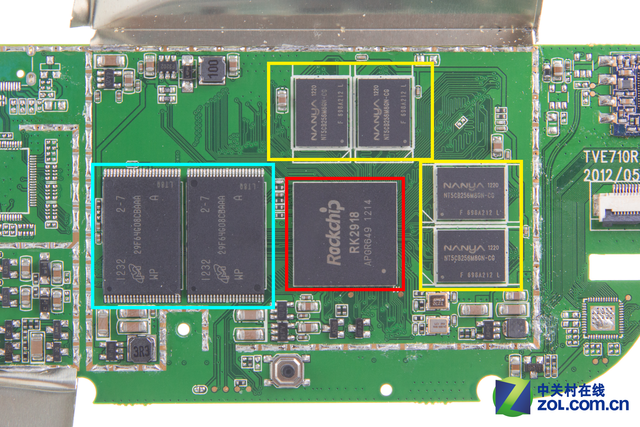

下图为主板中最主要的一些芯片，它们体积比较大，功能也最为重要。红色框内的为平板处理器瑞芯微RK2918，该芯片为Cortex-A8架构，最高频率1.2GHz，并配有Neon协处理器，这对性能提升有一定的帮助。据资料显示，该方案还内置了2D/3D图形GPU加速处理器，完美支持OpenGL2.0，在3D效果方面相对同类产品有较大的提升。不过现在看来，RK29XX型号的芯片的确是落伍太多了。
黄色框内为Nanya公司生产的存储单元，Nanya是世界上比较大的内存颗粒制造商，现在大部分的品牌机和笔记本的原装内存也有用Nanya的产品。图中每个存储单元为4G容量，共四块，因此代表该机共有16G的存储空间。
浅蓝色框内的芯片为镁光29F64G08CBAAA内存芯片，25NM制程，每片容量为512M，一共1G的内存空间。从芯片的焊脚看，是属于比较老的焊接工艺，现在的芯片基本都采用嵌入式，在从美观和性能上都有了很大的提升。
主要芯片详解

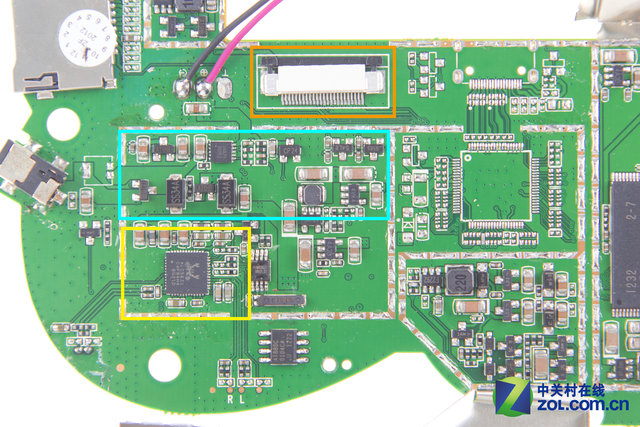

看完CPU，我们来看看周围的小部件。浅黄色框内的为瑞昱Realtek声卡芯片，它能帮助平板解码各种音频文件，瑞昱的牌子大家应该都不陌生，大多数电脑上采用的声卡都是这个牌子，因此，用在儿童平板上，声音质量得到了保证，也对宝宝的听力没有损坏。
浅蓝色框内为电池管理单元，它与充电口和电池相连，为整个平板供给充足的电量。
桔色框内的是与屏幕内屏相连的排线，它通过芯片进行数模转换，给屏幕传递相应的信息，并传回屏幕的反馈信息。
声卡、电源管理单元及排线介绍

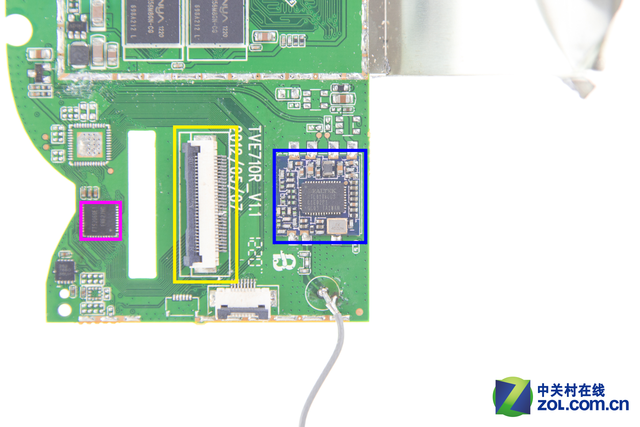

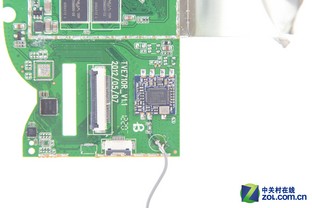

接下来是主板的最后一部分。蓝色框内为瑞昱Realtek网卡芯片，下方的引线连接着无线网卡接收器。
粉色框内为触摸IC单元，它采用FTIR技术，即在屏幕的夹层中加入LED光线，当用户按下屏幕时，便会使夹层的光线造成不同的反射效果，感应器接收光线变化而捕捉用户的施力点，从而作出反应。
黄色框内为屏幕外层压感屏的排线接口，该排线配合触摸IC单元，使平板实现多点触控的功能。
网卡、触摸ID单元及排线介绍
到此为止，我们就将所有主板上的芯片介绍完毕了，它们各司其职、分工有序的为平板提供各种功能，这些芯片缺一不可，而它们的布局也很讲究，网卡挨着无线接收器，电源管理器挨着电池及充电接口，CPU周围围绕着存储芯片，这些我们将在以后的文章中为大家做专门的介绍。
最后，我们只剩下屏幕没有说了。详解前大家有没有想过一个问题，触摸屏是分层的么？也就是说，是不是在屏幕上方还有一层电容感应屏？亦或是一块屏幕既负责显示又负责触摸反馈？下面我们先详细介绍下触摸屏的分类与区别。
触摸屏共分为7类，分别是：四线电阻屏、五线电阻屏、电阻式触摸屏、电容式触摸屏、压电式触摸屏、红外线式触摸屏和表面声波触摸屏。而我们常见的是电阻式触摸屏和电容式触摸屏。
触摸屏样式（图片来自taopic.com）
先来说电阻式触摸屏，这种触摸屏利用压力感应进行控制，其主要部分是一块与显示器表面非常配合的电阻薄膜屏。但其缺点也比较明显，当我们太用力或使用锐器触摸时，可能划伤整个触摸屏而导致报废。
而电容式触摸屏是利用人体的电流感应进行工作的，将人体器官作为了产品的一部分。但其反光严重，存在色彩失真的问题，由于光线在各层间的反射，还造成图像字符的模糊。
那么本次我们拆的儿童平板采用的是什么屏幕呢？下面我们将其拆下来。
屏幕共有7个螺丝固定，很结实。全部拆下后，屏幕就可完整的取下了。我们从下图发现，屏幕有两个屏线，我们在前面拆主板的时候也发现，有两个屏线连接着。这两个屏线都是连接谁的呢？
屏幕内屏线
压感外屏线
图中看出，棕色的屏线是平板液晶屏的内屏线，其型号为kr070pf8t，该线为屏幕传输显示效果用，而第二张图中黑色的屏线，是多点触摸屏外屏的屏线，由DTP-GROUP公司生产，该屏线与触摸IC单元相连，主要负责反馈用户的触控操作。因此推断该屏幕为电容式触摸屏，且电容屏与液晶屏分离。
讲到这里，按照规矩我们要上一张“全家福”作为拆机堂本期的结束了。
纽曼E3儿童平板拆解“全家福”
在本期的拆机讲解中，我们通过“解剖”从外到内的讲解了纽曼E3儿童平板的安全性以及各零部件的型号和功能。总体来说，该机外边框硅胶设计能够很好地保护宝宝和平板的安全。在拆解过程中也出现了一个小插曲：电池漏了，这点也请喜欢拆机的同学们注意。
本期的拆机堂就到这里了，下期的文章将会更精彩，将会为大家普及更多的“内部”知识。
普通的拆解文章我们看过不少，不过能够看见一篇儿童平板的拆解还是十分少见的。本文作者详细的阐述了拆解整个过程，看点颇多，包括儿童平板的做工品质以及硬件配置的特点。
