RK3566条形屏开发板DC_T566

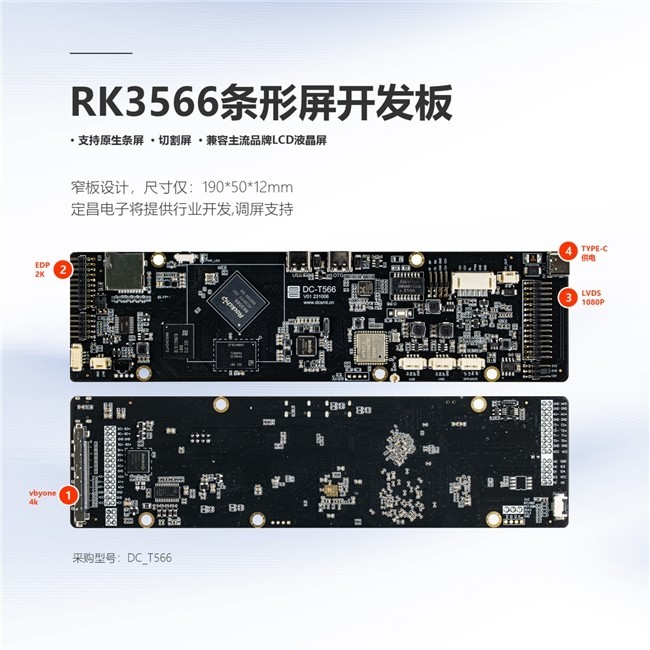

RK3566条屏开发板是定昌推出的主板，定昌DC_T566是基于RK3566主控芯片自主研发的一款超窄条形的商显开发板，将针对条形屏，货架屏，切割屏等商用显示条形屏行业提供开发与调屏技术支持，兼容多种尺寸及分辨率的LCD条屏，如：23.1寸，24寸，35寸，35.6寸，47.1寸，47.8寸等1080P,4K屏，在智能零售，公交地铁等业务场景上拥有出色的4K超清显示呈现。

核心特点

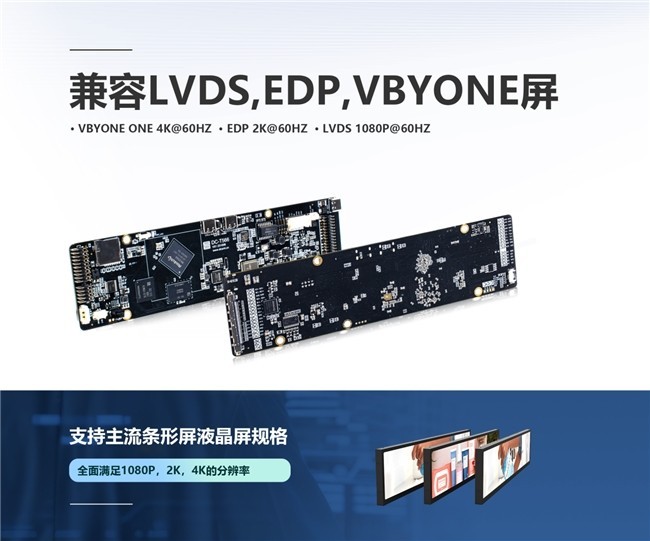

1、兼容LVDS 1080P, EDP 2K, Vbyone 4K显示。

2、 100M RJ45以太网，板载WIFI蓝牙。

3、支持4路USB，2路TTL串口，4个GPIO，1路I2C，1路红外。

4、兼容市面主流信发软件，可远程管理多个屏幕终端。

5、板载电源按键（用于开关机）以及升级按键（用于uboot升级按键）。

6、 PCBA整板尺寸仅：190*50*12mm。

屏幕规格支持

RK3566条形屏开发板DC_T566

LCD/触屏	规格支持
Vbyone	1个，最大支持分辨率4096*2160@60Hz
LVDS	1个，最大支持分辨率1920*1080@60Hz
EDP	1个，最大支持分辨率2560*1600@60Hz
USB	4个，可接触摸屏或外设。
I2C	1个，可用于触摸屏。

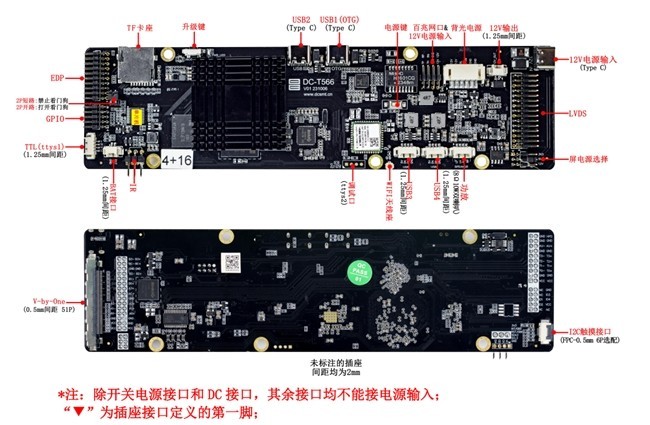

接口一览

除了屏幕，触屏以及背光接口外，还板载了其它商用显示开发板必要的外设等接口，如：1*TF卡，1*USB Type-c,1*USB Type-c OTG,2*USB 4P座子，1*功放，1*百兆RJ45，1*屏电源跳线，1*TTL串口，1*TTL调试口，4*GPIO，1*IR红外遥控，1*电源键，1*升级键，1*BAT，硬件看门狗。

极窄设计

RK3566条形屏开发板DC_T566

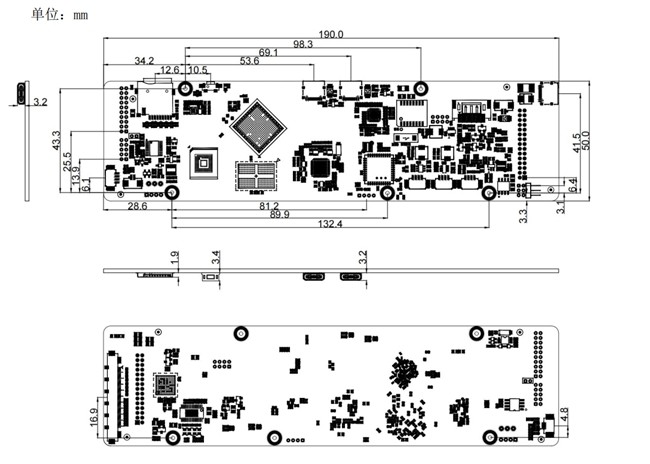

定昌设计了超窄条形板卡外形，采用小巧超窄超薄设计，大量选用SMD贴片元器件，有效控制厚度为12mm，主板尺寸为190mmx50mm，适应薄款广告机的厚度需求，更好的嵌入到条形显示屏。

供电设计

RK3566条形屏开发板DC_T566

支持2种供电模式，如：Type-C供电，非标POE供电。

应用领域

智能零售：商超，零售，化妆品及珠宝专柜等高档新零售场所。

智慧交通：公交条形屏，地铁条形屏。

DC_T566详细规格参数表

CPU	RK3566，四核1.8GHZ
GPU	ARM G52 2EE
NPU	1TOP@INT8算力
内存	LPDDR4X 1GB/2GB/4GB
内置存储	EMMC 8GB/16GB/32GB/64GB
存储扩展	128GB TF卡扩展
显示	1Vbyone 40962160@60Hz。 1LVDS（单路，6位双路，8位双路），最大支持分辨率1920×1080@60Hz。 1EDP，最大支持分辨率 2560×1600@60Hz。
音频	左右双声道输出，支持8Ω10W双喇叭。
网络	1*RJ45接口，10/100M自适应以太网。板载WIFI/BT模块，支持WiFi2.4GHz/5GHz（5GHz选配），支持 802.11a/b/g/n/ac协议，支持Bluetooth4.0（支持 BLE）。
网络	2*1000M以太网，板载双频WIFI与蓝牙，可扩展4G或5G物联网。
基本接口	3USB Host接口（1个外置标准Type-C座子，2个1.25mm-4P插座）。 1USB OTG接口（1个外置标准Type-C座子）用于调试系统，更新固件，也可设置为Host模式。 2串口，其中1路TTL，1路TTL调试串口。 4GPIO，支持输入、输出使用。 1RTC，支持实时时钟，通过RTC电池座连接纽扣电池供电。 1I2C，支持触摸屏及其它通讯。 1*IR，支持红外遥控。
定时开关机	支持。
看门狗	支持。
电源插座	1外置DC12V输入插座（标准Type-C座子），12.0mm-2*4P双排针。
电源规格	12V 2-5A（根据外设功率选择）
操作系统	Android11
工作环境	商用级：0℃～70℃。
