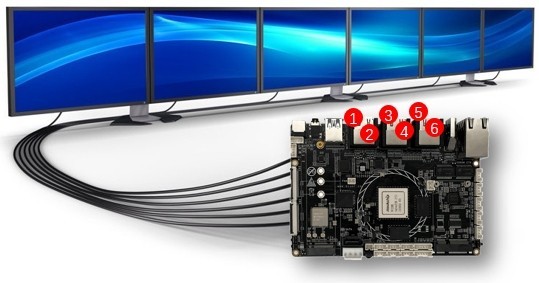

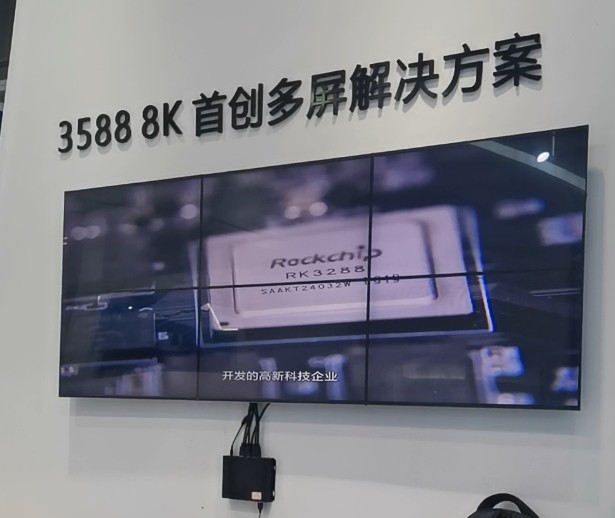

定昌电子科技基于瑞芯微RK3588芯片平台推出了专用于多屏拼接大屏的RK3588拼接主板DC_D588，支持最高7路HDMI显示接口（包括1路HDMIIN和6路HDMI OUT），能实现最高六个HDMI 1080P屏拼接显示，作为替代传统的X86拼接矩阵方案的低成本便捷安装ARM架构主控板方案。集成双千兆以太网口和无线WIFI6,5G扩展等，为多屏拼接应用提供了强大的硬件支撑，面向智能拼接大屏，拼接控制器，多屏广告机，8k视频会议大屏，ARMPC，3D投影，360全景环绕屏等行业提供解决方案。
定昌的拼接大屏多屏商显板卡采用瑞芯微的旗舰芯片RK3588 ，是基于安卓ARM生态的HDMI分屏拼接方案，支持扩展6路HDMI OUT，可做实现1拖6个HDMI屏播放和触控，同显异显拼接方式，六个屏内可以做到很低成本的项目部署，只需把主板封装在金属外壳内（边缘播放盒子）即可便捷部署安装。
RK3588拼接主板核心性能：
CPU：核心处理器采用8纳米制程工艺，八核64位架构CPU，搭载四核Cortex-A76+四核Cortex-A55，主频高达2.4GHz。
GPU：集成ARM Mali-G610 MP4 GPU，支持OpenGL ES 1.1/2.0/3.1/3.2，OpenCL 2.2和Vulkan 1.1。支持8K视频编解码：8K@60fps视频解码和8K@30fps编码（H.265/H.264/VP9/AV1等多种格式），图像处理能力非常强。
NPU：内置6TOPS 算力NPU，支持 INT4/INT8/INT16 混合运算，可实现基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换
技术实现
RK3588原生只支持两个HDMI输出接口，可以通过转接小板实现MIPIDSI转接成HDMI，共支持3个HDMI显示输出，RK3588内置4个VOP （独立视频输出端口），其中的三个VP port（Port0、Port1、Port2）支持一分二的vop-split功能分屏技术，可以让一路 Port 输出按水平方向平分成两路，同时驱动两个显示接口，port3可以支持1路HDMI IN，能实现最高7路HDMI接口。
在分辨率输出上，分屏后每个接口显示原分辨率的一半，port0可以支持8k输出，分屏后可以实现双路4k分辨率显示，Port1 和 Port2（最高支持 4K）同样支持分屏，每个端口扩展两个1080P HDMI 接口。同时带宽也会平分。
产品特点1、多种屏拼接规格
可实现多种屏幕拼接场景和分辨率规格，比如3x1(5760x1080) (11520x2160)，3x1(1080x5760) (2160x11520)，1x3(1920x3240)(3840x6480)，1x3(3240x1920) (6480x3840)，4x1(7680x1080)，1x4(1920x4320)，2x2(3840x2160)，5x1(9600x1080)，6x1(11520x1080)，1x6(1080x11520)，3x2(3240x3840)，2x3(5760x2160)，2x3 (2160x5760)，2x1(3840x1080) (7680x2160)，1x2(1920x2160) (3840x4320)等同显异显，最高3路4K超高清输出以及六屏1080P显示。支持水平横向和直立竖向两种六屏拼接模式。

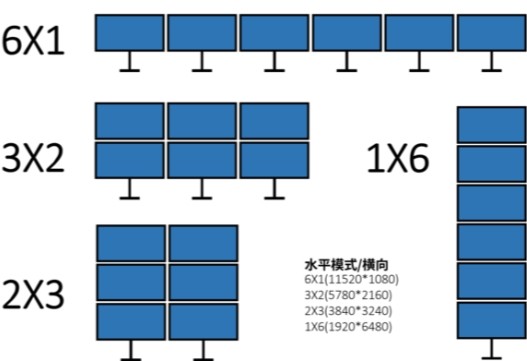

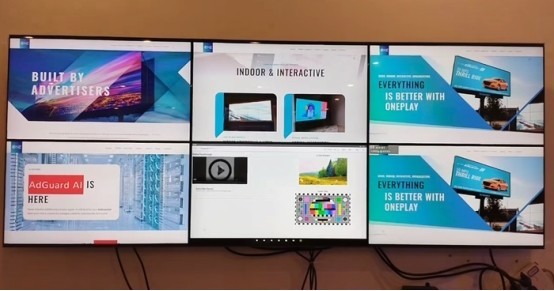

水平模式如下图：

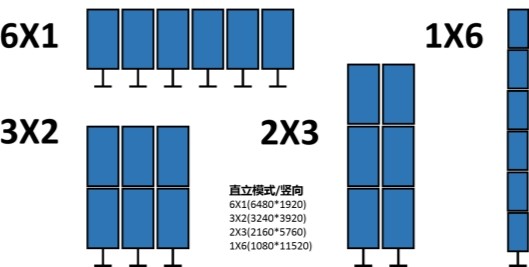

直立模式如下图：
2、多种显示模式
RK3588拼接主板提供多种完整的多屏显示方案，包括多屏触控：所有屏幕均支持触屏操作；
多屏同显：所有屏幕显示相同内容；多屏异显：不同屏幕显示不同内容；混合模式：部分屏幕同显，部分异显
3、网络功能强
RK3588拼接大屏开发板集成双千兆以太网网口，还支持WiFi6 无线网络、4G/5G模块扩展、GPS等无线通信网络，确保设备在各种环境下都能保持稳定高速传输。
4、丰富的扩展能力
除了六路HDMI显示接口，还支持双MIPI CSI接口，多个USB 2.0和USB 3.0接口，内置CAN FD工业总线接口、RS485、RS232、SATA等，1 路红外接收头，支持红外遥控功能。提供开发源码DEMO，支持二次开发，提供API，操作视频等开发资料。
接口扩展及规格参数
核心器件 | |
CPU | RK3588，八核 64 位(4xCortex-A76+4xCortex-A55)，8nm 先进工艺，主频最高 2.4GHz |
GPU | ARM Mali-G610 MP4 四核 GPU支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS |
NPU | NPU 算力高达 6 TOPS，支持 INT4/INT8/INT16 混合运算，可实现基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的网络模型转换 |
运行内存 | 4GB/8GB/16GB 64bit LPDDR4/LPDDR4x/LPDDR5 （最高可配 32GB） |
内部存储器 | eMMC 16(默认)/32G/64G/128G |
存储器扩展 | 最高支持 128GB 的 TF 卡扩展 |
显示接口 | |
HDMI IN 接口 | 1 个，最大支持分辨率 4K |
HDMI OUT 接口 | 6 个，最大支持分辨率 8K |
音频接口 | |
耳机座接口 | 1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出） |
麦克风接口 | 1 路麦克风单声道输入（模拟信号输入） |
功放接口 | 左右双声道输出，支持 8Ω 10W 双喇叭 |
网络支持 | |
以太网 | 2 个标准 RJ45 接口，10/100/1000M 自适应以太网 |
WIFI/蓝牙 | 板载 WIFI/BT 模块，支持 WiFi 2.4GHz/5GHz 双频 WiFi6（选配），支持 802.11a/b/g/n/ac协议，支持 Bluetooth 5.0（支持 BLE） |
移动网络 | 1 个内置 MINI PCI_E 座插槽，拓展连接 3G/4G 模块；（可选贴有 M.2 插座，用于拓展 5G模块） |
基本接口 | |
USB | 5 个 USB Host 接口（4 个 2.0mm-4P 插座，1 个外置标准双层 USB3.0 座子），用于外接高清 USB 摄像头、U 盘、键盘鼠标等设备 |
USB OTG | 1 个 USB OTG 接口用于调试系统，更新固件，也可设置为 Host 模式 |
串口 | 4 路串口，其中 1 路 RS485 串口，2 路 RS232 串口，1 路调试口 |
板载 RTC | 支持实时时钟（需外接 2.6-5V 电源供电） |
MIPI 摄像头 | 支持双 MIPI 摄像头输入 |
红外接收 | 1 路红外接收头，支持红外遥控功能 |
其他 | |
操作系统 | Android 12（默认） |
电源插座 | 1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座） |
建议电源规格 | 12V 2-5A（根据外设功率选择） |
系统升级 | 支持 PC/U 盘/TF 卡升级 |
工作环境 | |
工作温度 | 0℃～70℃，推荐 5℃～35℃ |
工作湿度 | 10％～90％，无凝露 |
存储温度 | -30℃～75℃，推荐常温下存储 |
单位：mm
规格参数

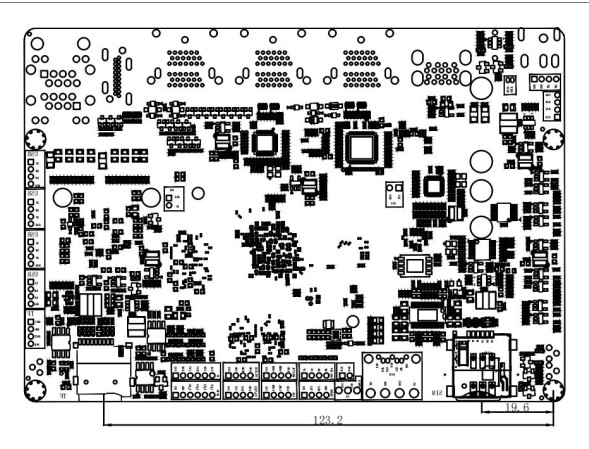

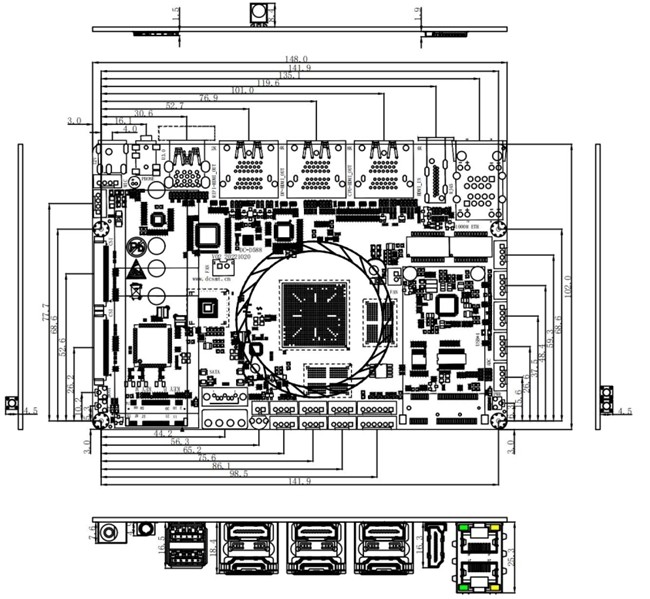

主板尺寸: 149*105*29.5mm
主板高度: 正面≤25.8mm，背面≤3.5mm
PCB 层数: 8 层
PCB 尺寸: 148*102*1.6mm
PCB 颜色: 黑色
PCB 工艺: 沉金
螺丝孔规格:Φ3mm*4
定昌面向开发者提供了丰富的开发资料：包括板卡规格书，CAD PCB结构图原理图，系统固件，屏参，刷机工具，视频教程，API接口，多屏异显DEMO等实用资料及工具软件，方便调试，给客户做好硬件底层的服务及给客户提供上层应用APP开发提供技术支持服务。
