    拆机堂:酷比魔方KNote平板电脑拆解

      [  中关村在线 原创  ]   作者:张弘韬   |  责编:周博林
    返回分页阅读本文导航
    产品:KNote 酷比魔方 平板电脑

    1先来说说拆解后的感受

        相信曾经有过拆机经历的朋友们都知道,很多小品牌国产平板电脑内部做工往往没有外表那样光鲜亮丽,随意的走线和粗糙的装配与小作坊相差无几,让人很难相信质量上有保障。不过酷比魔方在产品质量的把控上一向都属于业内领先,其最新推出的KNote平板电脑内部做工也不输一线大厂。

    拆机堂:酷比魔方KNote平板电脑拆解

    ●先来说说拆解后的感受

        酷比魔方KNote内部装配整齐而简洁,少量的飞线也是走得井井有条,整体布局一目了然。

    拆机堂:酷比魔方KNote平板电脑拆解
    酷比魔方KNote内部结构一览

         KNote内部采用了大量的“胶装”结构,所以整体拆解下来螺丝数量并不算多,算上主板防护罩上的螺丝,总共不过18颗。

    拆机堂:酷比魔方KNote平板电脑拆解
    KNote内部总共使用了18枚螺丝

        由于酷比魔方KNote采用了铝合金背板,所以设备在散热方面的能力还是比较突出的,Intel赛扬N3450处理器在平衡性能和功耗方面表现也比较突出,所以整机采用了被动散热的形式,这也将会是未来移动设备的大趋势。

    产品:KNote 酷比魔方 平板电脑

    2机身分离 传统卡扣式连接

    ●机身分离 传统卡扣式连接

        平板电脑与智能手机的拆解有些些许的不同。当下绝大多数智能手机都采用了“胶装”,想要分离屏幕与外壳,需要热风枪把贴合胶稍稍熔化后再用吸盘拆解。而平板电脑由于边缘空间充足,采用传统的卡扣式连接方式完全没有问题。

    拆机堂:酷比魔方KNote平板电脑拆解
    机身内部边缘的卡扣

        将外壳拆开这一步需要使用吸盘和翘片配合完成,不过这一步并不困难,只要避免暴力拆解就没有太大问题。听到几声“咔嗒”声之后,机身分离的第一步就大功告成。

        分离之后一定要注意,不要直接将两部分拿开,因为鬼知道内部的排线是如何连接的。实际经验也告诉我们,在拆机过程中必先将排线一一解锁分离,否则一不小心损坏排线的可能性非常高。

    拆机堂:酷比魔方KNote平板电脑拆解 接触磁吸式接口与主板间的排线

        果不其然,轻轻掀起背板后,我们发现了连接主板与磁吸式接口的排线。将卡扣抬起后抽出排线,即可完全分离背板与机身的连接。

    拆机堂:酷比魔方KNote平板电脑拆解
    抬起卡扣抽出排线接头即可实现分离

    拆机堂:酷比魔方KNote平板电脑拆解
    分离后的机身后壳

        事实上机身后壳中除了一个磁吸式接口和它的排线以外,并没有什么电子元件,图中右侧一块黑色区域为散热石墨贴膜,它具有很高的导热率,在被动散热的设备中非常常见,几乎所有的智能手机中都有它的存在。

        在机身后盖板边缘有白色的泡沫胶垫,主要用来填充边缘的空间,起到紧实内部元器件(尤其是主板和电池)的作用。


    产品:KNote 酷比魔方 平板电脑

    3取出电池 注意周围整齐的飞线

    ●取出电池 注意周围整齐的飞线

        接下来要进行的工作就是分离电池,这也是拆机过程中非常重要的一部分。酷比魔方KNote中,电池占据了机身内部大约60%的空间。

    拆机堂:酷比魔方KNote平板电脑拆解
    酷比魔方KNote采用的东莞诺威锂离子电池

        拆解电池,首先要将电池与主板间的供电线路断开。这一部分连接还是非常紧密的,拆解时需要借助翘片进行分离。

    拆机堂:酷比魔方KNote平板电脑拆解 拆机堂:酷比魔方KNote平板电脑拆解 拆机堂:酷比魔方KNote平板电脑拆解 电池边缘有飞线固定,分离时需注意

        之前笔者拆解过的很多平板电脑,电池都是通过双面胶进行固定的,不过酷比魔方KNote采用的是螺丝固定的方式,将固定电池的四枚螺丝拆掉后,电池就能够轻松取出。

    拆机堂:酷比魔方KNote平板电脑拆解
    拆解后取出的电池

        酷比魔方KNote采用了依靠容量为30.4Wh的锂离子电池,标称电压7.6V,典型容量4000mAh,制造商为东莞市诺威新能源有限公司,它也是康佳、七彩虹、中电、京华、纽曼等品牌企业的主要电池供应商之一。


    产品:KNote 酷比魔方 平板电脑

    4分离主板 这是拆解的重头戏

    ●分离主板 这是拆解的重头戏

        将电池取出后,设备内部便空出了很大的空间,剩下的就是主板的拆解了,这也是平板电脑拆解的重头戏。

    拆机堂:酷比魔方KNote平板电脑拆解

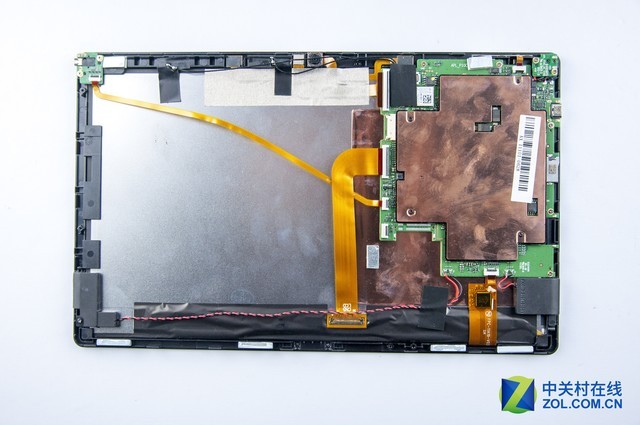

    将电池取出后内部空出了很大的空间

        评价一款平板电脑内部做工如何,走线是一个重要的标准。就像DIY电脑一样,如果你的走线乱成一团,那么显然用户就要对你的装配产生怀疑,如果你使用背板走线,将机箱内部打理的井然有序,最终的视觉效果也是赏心悦目。

    拆机堂:酷比魔方KNote平板电脑拆解

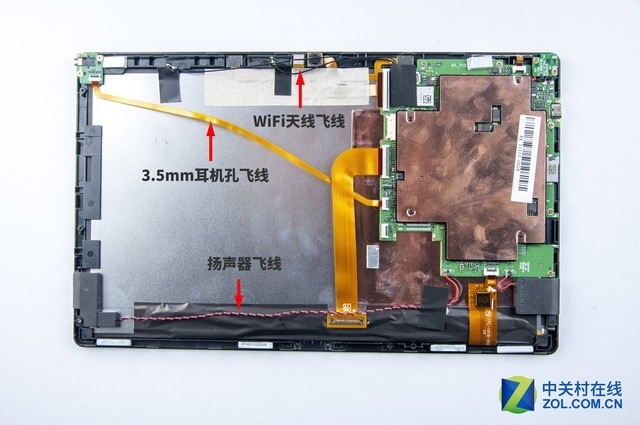

    内部三条主要的飞线示意

        酷比魔方KNote的飞线处理相对较好,数量不多,排布也比较整齐。至于其他的排线走位也是尽可能的短,可见其在设计时也是下了功夫的,拆解时细心分离就好了。

    拆机堂:酷比魔方KNote平板电脑拆解
    主板上方的铜制散热板

        用螺丝刀卸下主板上方覆盖的散热板后,主板的真容一目了然。由于之前我们已经将所有与主板连接的排线都拆离,所以主板部分可以很轻松地取下。

    拆机堂:酷比魔方KNote平板电脑拆解 拆下散热板的主板外观

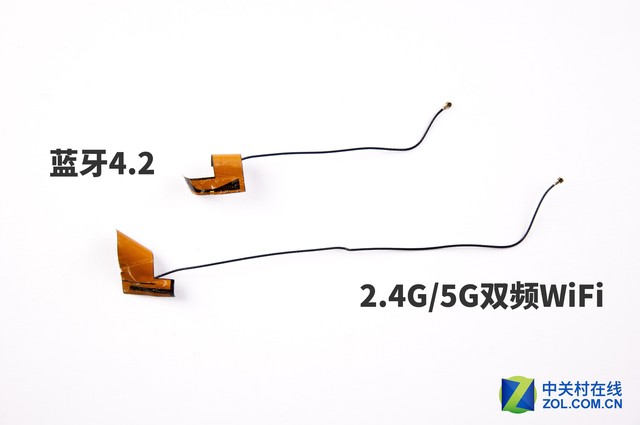

    拆机堂:酷比魔方KNote平板电脑拆解 WiFi与蓝牙天线顶端贴有导电纸

        我们可以看到,酷比魔方KNote采用了双扬声器设计,两个扬声器的接线也是直接焊死在主板上。

        把主板完全卸下之后,我们倒是要看看主板上的芯片和那些接口。

    拆机堂:酷比魔方KNote平板电脑拆解
    卸去金属屏蔽罩后的主板正面特写

    暗红色:Intel N3450处理器

    深蓝色:尔必达FP164A3PD内存颗粒

    浅蓝色: Intel 3165D2W AC 双频无线网卡

    明黄色:iTE IT8987E-BXA电源管理芯片

    青绿色Realtek ALC269声卡

    咖啡色:SanDisk SDINADF4 128G内存

    暗紫色:钰创USB Alternate Mode Micro-Controller芯片组- EJ898

        经过拆解我们发现,酷比魔方KNote在芯片用料上还是采用了大厂产品,品质上还是有保证的。

    总结:

        酷比魔方KNote在产品的做工上保持了其一贯以来的水准,大容量的电池和主流品牌芯片都保证了其在使用过程中的稳定性。在内部结构设计上,酷比魔方也秉承了简洁利落的风格,在保证产品功能布局合理的情况下尽量避免使用飞线,内部结构清晰明了。

        6+128GB内存组合和Intel N3450是酷比魔方KNote的亮点,尔必达和金士顿和存储颗粒都值得信赖,Intel N3450也能够在被动散热的情况下提供更加充沛的性能,酷比魔方KNote在国产二合一平板电脑中可以说是不可多得的好产品。

    5酷比魔方KNote详细参数
